SONDEUSE A CHAINES MD5090

Retour à la liste

Le modèle MD5090 offre une productivité élevée : moins de réglages pour un nombre de trous plus élevé. Ces temps de cycle rapides sont rendus possibles grâce à son marteau perforateur aux performances exceptionnelles, sa large couverture et un groupe motopropulseur idéalement dimensionné pour le forage de trous de 89 mm à 127 mm (3,5 in à 5 in). Une version sans cabine et sans enceinte, légère et facile d'entretien est également disponible (voir illustration).

SPECIFICATION

Diamètre du trou89 mm-127 mm (3,5 in-5,0 in)

Profondeur du trou22,1 m (72,5 ft)

Compresseur d'air8,5 m3/min (300 ft3/min)

AVANTAGES ET CARACTERISTIQUES

UNE LARGE COUVERTURE

une large couverture

Réglages moins nombreux

EN SAVOIR PLUS
CONCEPTION SANS CABLE

conception sans cable

Pas de cabine Pas de limites

EN SAVOIR PLUS
FLECHE ET MAT

fleche et mat

Augmentez votre portée

EN SAVOIR PLUS

specifications

Diamètre du trou89 mm-127 mm (3,5 in-5,0 in)

Profondeur du trou22,1 m (72,5 ft)

Compresseur d'air8,5 m3/min (300 ft3/min)

donnees generales

Profondeur de trou maximale22.1 m

Compresseur8,5 m3/min (300 ft3/min)

Compresseur140 l/s à 10 bar (300 ft3/min à 150 psi)

MoteurMoteur C9 Cat® Tier 3, 224 kW (300 HP) à 1 800 tr/min

Plage de diamètres du trou89 mm-127 mm (3,5 in-5,0 in)

Marteau perforateur HPR451919.0 kW

compresseur dair

ComposantsEntraînement hydraulique

ComposantsÉléments filtrants doubles

Compresseur à vis140 l/s à 10 bar (300 ft3/min à 150 psi)

systeme de mat

Force de la chaîne3347.0 kg

ComposantsLe modèle HUFH16 est un mécanisme de mât à profilé en acier entraîné par moteur hydraulique

ComposantsCrémaillère à fleuret manuelle

ComposantsCentreur motorisé

ComposantsDispositif d'inclinaison manuel

ComposantsAdapté pour fleuret de démarrage de 6,1 m (20 ft)

ComposantsConfiguré pour fleuret de 38 mm ou 45 mm

Vidage139° par rapport à 0° de la flèche

Extension de mât0.91 m

Vitesse de forage27.7 m/min

Orientation du mât36° sur la gauche et 37° sur la droite

Deux (2) profilés de mât17.78 cm

groupe motopropulseur

Capacité de température ambiante52.0 °C

ComposantsMoteur Tier 3 à 6 cylindres en ligne avec turbocompresseur, refroidi par eau, 224 kW (300 HP) à 1 800 tr/min

ComposantsFiltre à air à deux éléments

Fuel Tank - Dual Fill492.0 l

dimensions et poids

Hauteur en ordre d'expédition3.12 m

Longueur d'expédition10.31 m

Poids d'expédition (machine de base)18597.0 kg

Largeur en ordre d'expédition2.59 m

systeme de recuperation de la poussiere en option

Flexible d'aspiration résistant à l'abrasion127.0 mm

ComposantsSystème de récupération de la poussière sèche entraîné par moteur hydraulique

ComposantsCuve de récupération de la poussière

ComposantsRécupérateur de poussière dimensionné pour nettoyer les trous mesurant jusqu'à 127 mm (5,0 in) de diamètre

ComposantsSystème de purge à filtre pneumatique

ComposantsSystème de nettoyage par filtre à jet inversé

ComposantsPré-filtre à deux axes monté sur le mât

Zone du filtre28.0 m2

marteau perforateur

HPR4519 Hydraulic Powered Percussion Rock Drill - Blow Rate2 500-2 700 bpm

HPR4519 Hydraulic Powered Percussion Rock Drill - MotorsMoteurs hydrauliques doubles à rotation variable générant un couple de 908 Nm (670 lbf-ft)

HPR4519 Hydraulic Powered Percussion Rock Drill - Output Energy @ 240 rpm19.0 kW

HPR4519 Hydraulic Powered Percussion Rock Drill - Rod Diameter45 mm

HPR4519 Hydraulic Powered Percussion Rock Drill - Weight299.0 kg

Optional HPR5123 Rock Drill - Blow Rate2 500-2 700 bpm

Optional HPR5123 Rock Drill - MotorsMoteurs hydrauliques doubles à rotation variable générant un couple de 1356 Nm (1 000 lbf-ft)

Optional HPR5123 Rock Drill - Output Energy @ 160 rpm23.0 kW

Optional HPR5123 Rock Drill - Percussion Pressure Up to200.0 bar

Optional HPR5123 Rock Drill - Rod Diameter Choices45 mm ou 51 mm

Optional HPR5123 Rock Drill - Weight397.0 kg

Pression de percussion maximale200.0 bar

securite

Caractéristiques spécialesToutes les protections adéquates correctement installées

Caractéristiques spécialesFreins à disques serrés par ressort et à relâchement hydraulique

Caractéristiques spécialesAccès au niveau du sol aux points d'entretien et équipements électriques et hydrauliques bien organisés

Caractéristiques spécialesCoupure du moteur en cas de frottement de la corde

Caractéristiques spécialesPoignées et marches à usage intensif stratégiquement positionnées et antidérapantes

train de roulement

ComposantsPelle hydraulique B-4

ComposantsPatins de roche à triple arête

ComposantsFreins à disques actionnés par ressort

Performances en côte35.0 °

Garde au sol431.0 mm

Pression au sol0.65 bar

Voie des chaînes204.0 cm

Oscillation des chaînes± 10º

Vitesse maximale de déplacement4.0 km/h

Patins larges à triple arête380.0 mm

systeme de fleche

Vidage de la flèche au-dessus de l'horizontale29.0 °

Extension de la flèche1.5 m

Longueur de la flèche3.81 m

Relevage de la flèche au-dessus de l'horizontale36.0 °

Orientation de la flèche40° sur la gauche et 40° sur la droite

bloc de refroidissement

ComposantsQuatre sections verticales ; compresseur, moteur, circuit hydraulique et refroidisseur d'admission d'air

ComposantsDimensionné pour des températures ambiantes jusqu'à 52 °C (125 °F)

Ventilateur106.0 cm

circuit hydraulique

ComposantsManomètres idéalement positionnés

ComposantsDeux (2) pompes à pistons axiaux à compensation de pression

Réservoir hydraulique405.0 l

AVANTAGES ET CARACTERISTIQUES

UNE LARGE COUVERTURE

UNE LARGE COUVERTURE

Réglages moins nombreux

EN SAVOIR PLUS
CONCEPTION SANS CABLE

CONCEPTION SANS CABLE

Pas de cabine Pas de limites

EN SAVOIR PLUS
FLECHE ET MAT

FLECHE ET MAT

Augmentez votre portée

EN SAVOIR PLUS
MARTEAU PERFORATEUR

MARTEAU PERFORATEUR

Fiabilité. Robustesse. Faibles coûts d'exploitation.

EN SAVOIR PLUS
GROUPE MOTOPROPULSEUR

GROUPE MOTOPROPULSEUR

Performances

EN SAVOIR PLUS
TRAIN DE ROULEMENT

TRAIN DE ROULEMENT

Une base solide

EN SAVOIR PLUS
SYSTEME DE RECUPERATION DE LA POUSSIERE EN OPTION

SYSTEME DE RECUPERATION DE LA ...

Contain It - Quickly and Quietly

EN SAVOIR PLUS
FACILITE D'ENTRETIEN

FACILITE D'ENTRETIEN

Simple et intelligent

EN SAVOIR PLUS
SECURITE

SECURITE

La protection de vos investissements

EN SAVOIR PLUS
DEVELOPPEMENT DURABLE

DEVELOPPEMENT DURABLE

L'ouvrage d'aujourd'hui, le monde de demain

EN SAVOIR PLUS

MD5090 EQUIPEMENT STANDARD

  • train de roulement a chaines
    Chaînes de roulement hydrauliques motorisées avec arêtes de 380 mm (15 in), oscillation contrôlée par vérin hydraulique, freins à disques serrés par ressort et à relâchement hydraulique, patins de roche à triple arête
  • optimisee
    Le moteur diesel C9 Cat Tier 3, six (6) cylindres, à commande électronique, refroidi par eau, à turbocompresseur et refroidissement air-air à l'admission d'une puissance nominale de 224 kW (300 HP) à 1 800 tr/min comprend un réchauffeur d'admission pour démarrage par temps froid
    Régime moteur commandé automatiquement par demande de puissance
  • circuit hydraulique
    Deux (2) pompes à pistons axiaux à compensation de pression, entraînement direct et cylindrée variable
    Deux (2) moteurs d'entraînement de traction à cylindrée fixe
    Moteur d'entraînement du compresseur à cylindrée fixe
  • refroidisseur
    Version ATAAC côte à côte
    Température ambiante de 52 °C (125 °F)
    Grand ventilateur de 106 cm (42 in)
  • compresseur
    Compresseur à vis entraîné par moteur hydraulique de 140 l/s à 10 bar (300 ft3/min à 150 psi)
  • systeme de fleche
    Flèche télescopique de 3,81 m (12,5 ft) avec rallonge de 1,5 m (5 ft)
    Extension du mât de 0,91 m (3 ft) avec dispositif de positionnement pour le forage et table d'avancement universelle
  • systeme de mat
    Le modèle HUFH16 est un mécanisme de mât à chaînes à profilé en acier entraîné par moteur hydraulique avec centreur électrique, dispositif d'inclinaison manuel et crémaillère à fleuret manuelle
    Le mât du modèle HUFH16 prend en charge des fleurets de 6,1 m (20 ft) pour des passages uniques de 18,5 m (60,7 ft) sans enrouleur de tuyau
    Fleuret de 38 mm ou 45 mm
    Capacités de pré-division
  • marteau perforateur
    Le modèle HPR4519 est un outil de forage à percussion hydraulique alliant puissance et fréquence de frappe et couvrant une vaste gamme d'applications
    Dispositif de rotation à vitesse variable entraîné par moteur hydraulique
  • commandes
    Les commandes de forage, d'avancement et de soufflage d'air sont montées sur le mât
    Les commandes de déplacement et de flèche sont montées au niveau du poste de herchage

MD5090 OPTIONS

    • dust collector complete with feedmounted precleaner
    • power operated pickup pot
    • complete sheet metal enclosure
    • dual boom positioner controls mounted on feed
    • drill feed and boom controls mounted on swing arm in lieu of feed mount
    • electronic twoaxis angle indicator
    • power coupling greaser
    • rearmounted water injection system utilizing a 303 l 80 gal pressurized tank
    • hpr5123 rock drill in lieu of hpr4519
    • model hufh14 hydraulic motordriven steel channel chain feed complete with the power centralizer manual inclinator and manual drill steel rack
    • linear rod changer for 366 m 12 ft steel on hufh14 feed
    • rod changer conversion kit 51 mm to 45 mm
    • single grousers
    • dual tram controls mounted at control box
Retour

MOTEUR

Réglages moins nombreux

AVANTAGES ET CARACTERISTIQUES

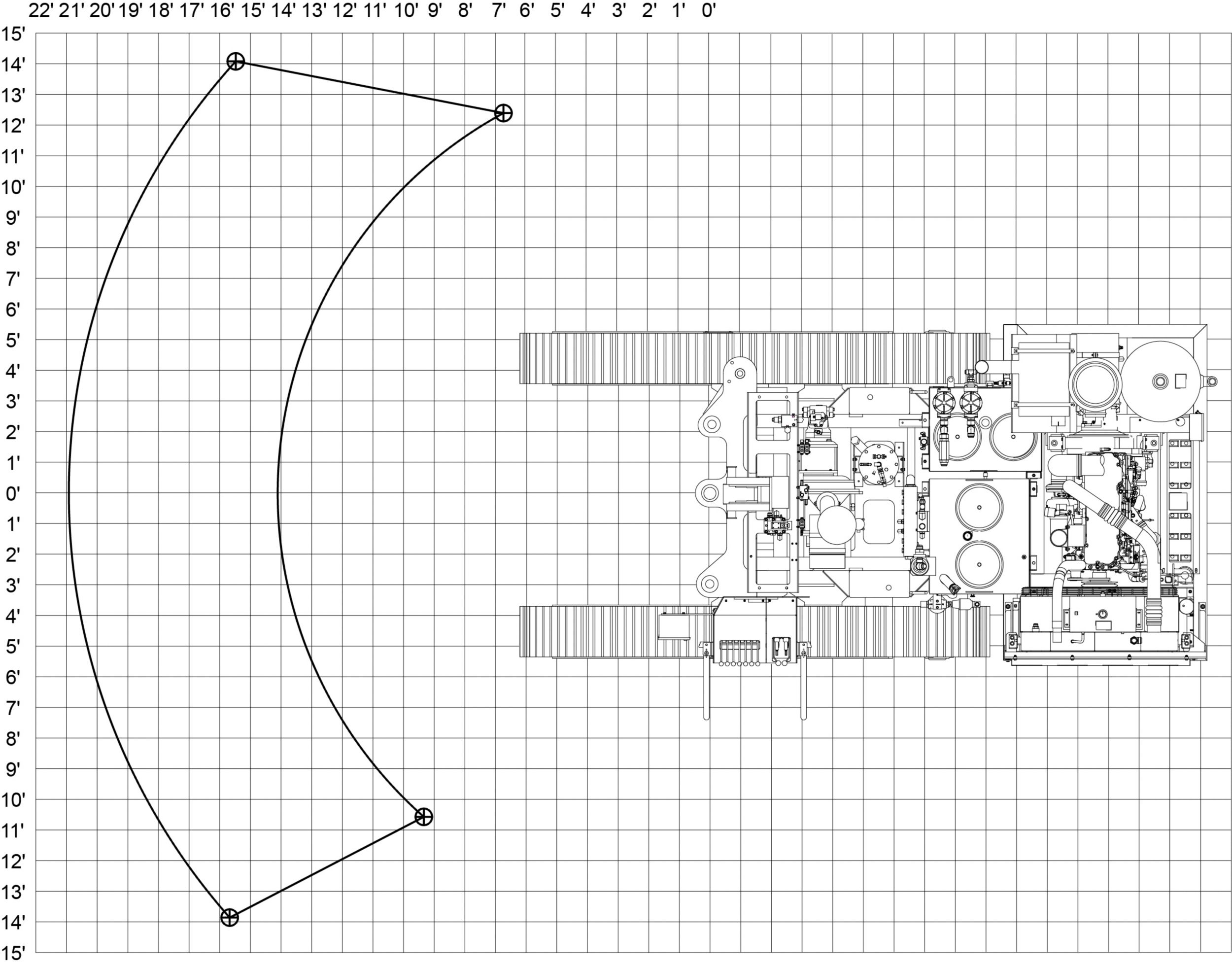

Drill more holes with fewer set-ups thanks to a sturdy boom system that is telescopic, has a 1.52 m (5 ft) extension, and swings 40 degrees to the left and right. For even greater flexibility in drill patterns, the MD5090 feed swings 36° L to 37° R and it also extends 0.9 m (3 ft).

Une large couverture

Pas de cabine Pas de limites

AVANTAGES ET CARACTERISTIQUES

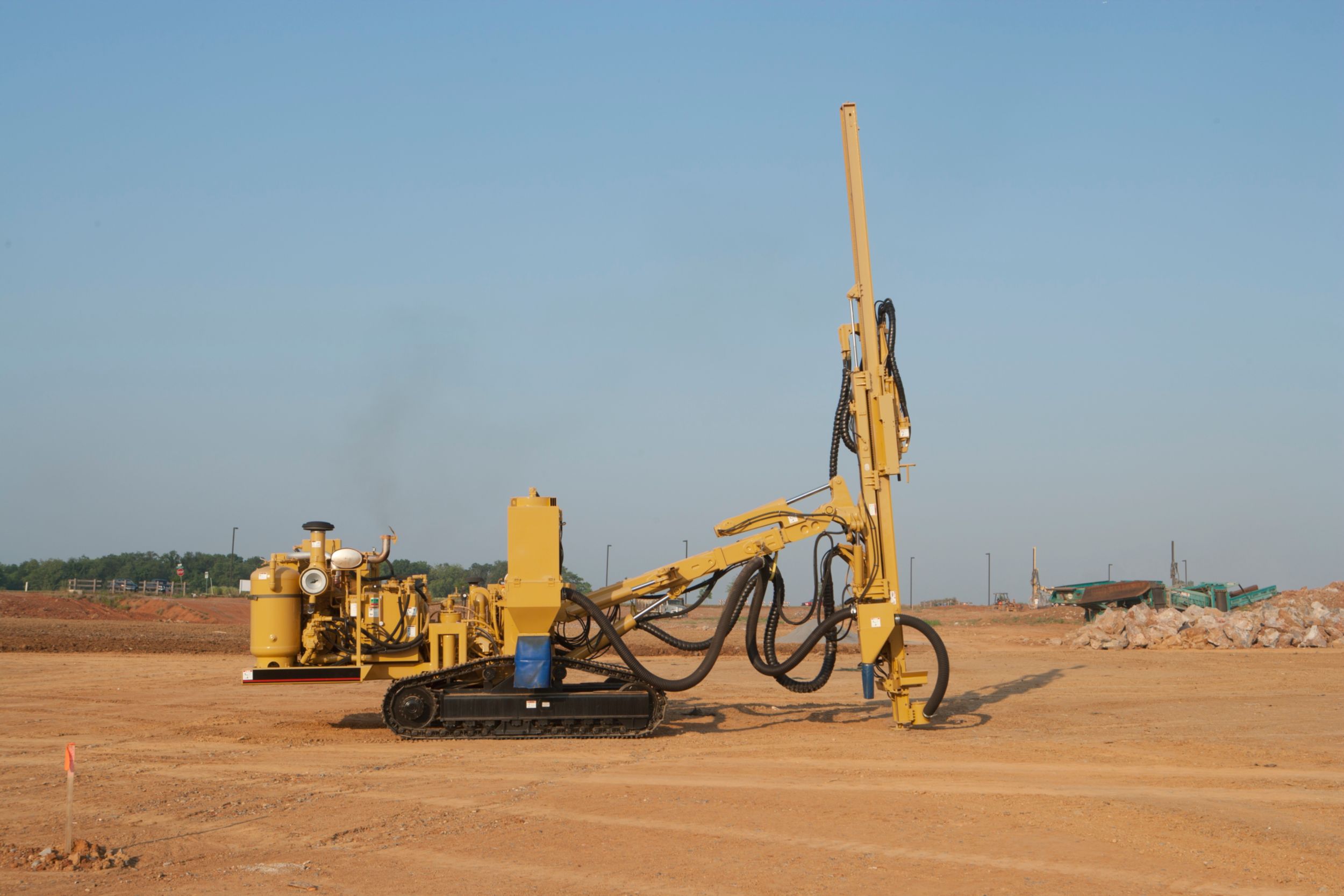

Caractéristiques

  • Alternative économique aux foreuses équipées d'une cabin
  • Extrêmement maniabl
  • Plus légèr
  • Capacité d'orientation de la flèche étendu
  • Large couvertur
  • Facile à transporte
  • Excellente visibilité
Conception sans câble

Augmentez votre portée

AVANTAGES ET CARACTERISTIQUES

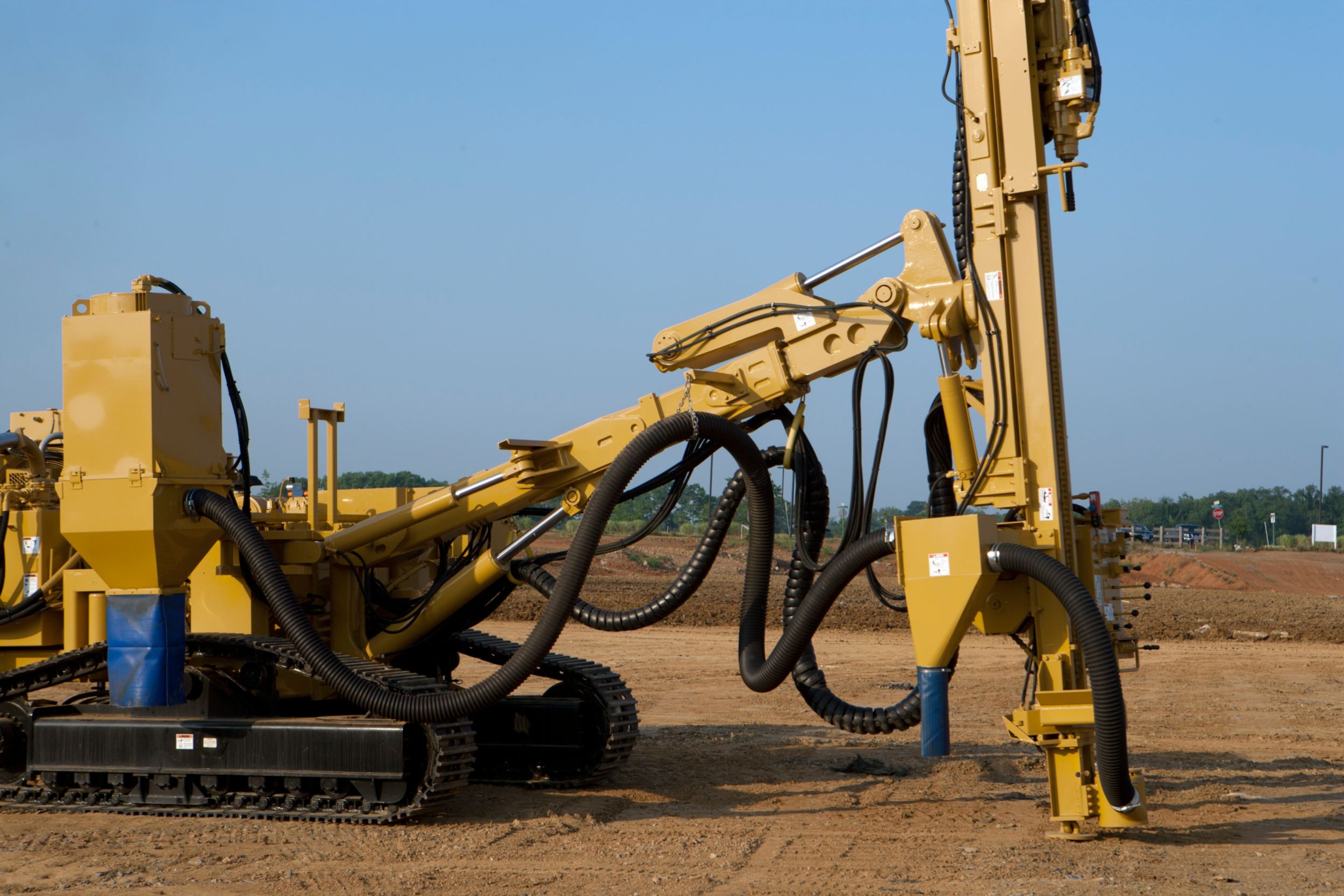

Sa flèche télescopique et son mât solides offrent une large couverture tout en nécessitant moins de réglages. La flèche extra-robuste est fabriquée en tubes carrés épais et dotée de plaques de renfort en acier dans les zones clés pour une résistance accrue. Le système de mât résiste aux charges de torsion et aux poussées axiales grâce à des profilés en acier très résistants à étais internes en diagonale.

Caractéristiques

  • Longueur de la flèche : 3,81 m (12,5 ft
  • Extension de la flèche : 1,5 m (5 ft)
  • Orientation de la flèche : 40° vers la gauche et 40° vers la droite
  • Orientation du mât 36° vers la gauche et 37° vers la droite
  • Longueur de la rallonge du mât : 0,9 m (3 ft)
  • Tampons d'usure du mât remplaçable
  • Vitesse d'entraînement du mât à ensemble planétaire : 27,7 m/min (91 ft/min)
  • Panneau de commande monté sur le mât
Flèche et mât

Fiabilité. Robustesse. Faibles coûts d'exploitation.

AVANTAGES ET CARACTERISTIQUES

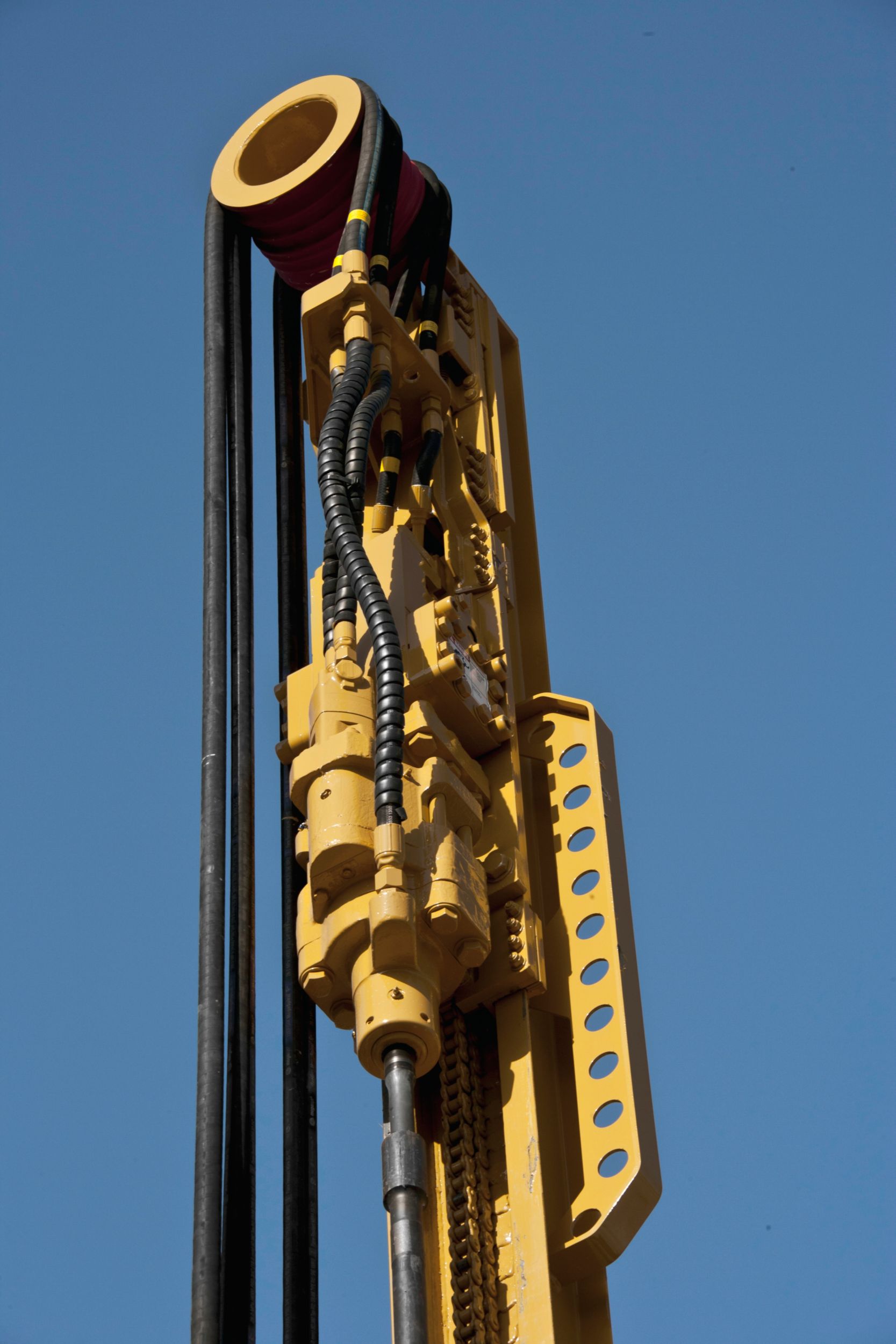

La machine MD5090 est équipée du Marteau perforateur à percussion hydraulique HPR4519, doté d'une puissance de sortie nominale de 19 kW (25 HP) et de moteurs hydrauliques à rotation variable générant un couple de 908 Nm (670 lbf-ft).

Des performances fiables Associez charges d'exploitation réduites et fiabilité accrue grâce aux célèbres marteaux perforateurs Cat. Alliant puissance et simplicité, ces marteaux offrent une longue durée de vie et sont faciles à entretenir sur site. L'association d'une conception robuste et d'un entretien facile permet de bénéficier de longues heures de fonctionnement fiable et économique. Pour encore plus d'efficacité, les pistons sont parfaitement adaptés à la section transversale des tiges pour une ergonomie maximale et un transfert maximal de l'énergie.

Conception robuste A simple design coupled with high strength materials yields exceptional durability.

  • Having only half of the components of competitive models, there are fewer internal parts to wear
  • There are four major housings bolted together with high strength flanges eliminating troublesome long tie rods
  • Long life alloy bushings
  • Fast response accumulators provide a smooth and efficient hydraulic oscillation
  • Long leakage paths of the oscillator bearings yield high volumetric efficiency

Facile à entretenir par le propriétaire Cat Rock Drills are so simple that owner serviceability is a viable alternative and cost savings.

  • Other models require downtime for round trip transportation to a clean room environment
  • Only their OEM service technicians can perform the maintenance and repairs
  • All maintenance and rebuilds can be done in your shop and some maintenance can even be done with the rock drill still mounted to the feed
  • Accumulator assemblies may be replaced in the field
  • Troubleshooting is easy since there are half the components of other drills
Marteau perforateur

Performances

AVANTAGES ET CARACTERISTIQUES

Bénéficiez de temps de cycle rapides et d'une efficacité optimale grâce au Groupe motopropulseur MD5090 qui associe une puissance du moteur, une capacité d'air et un refroidisseur exceptionnels.

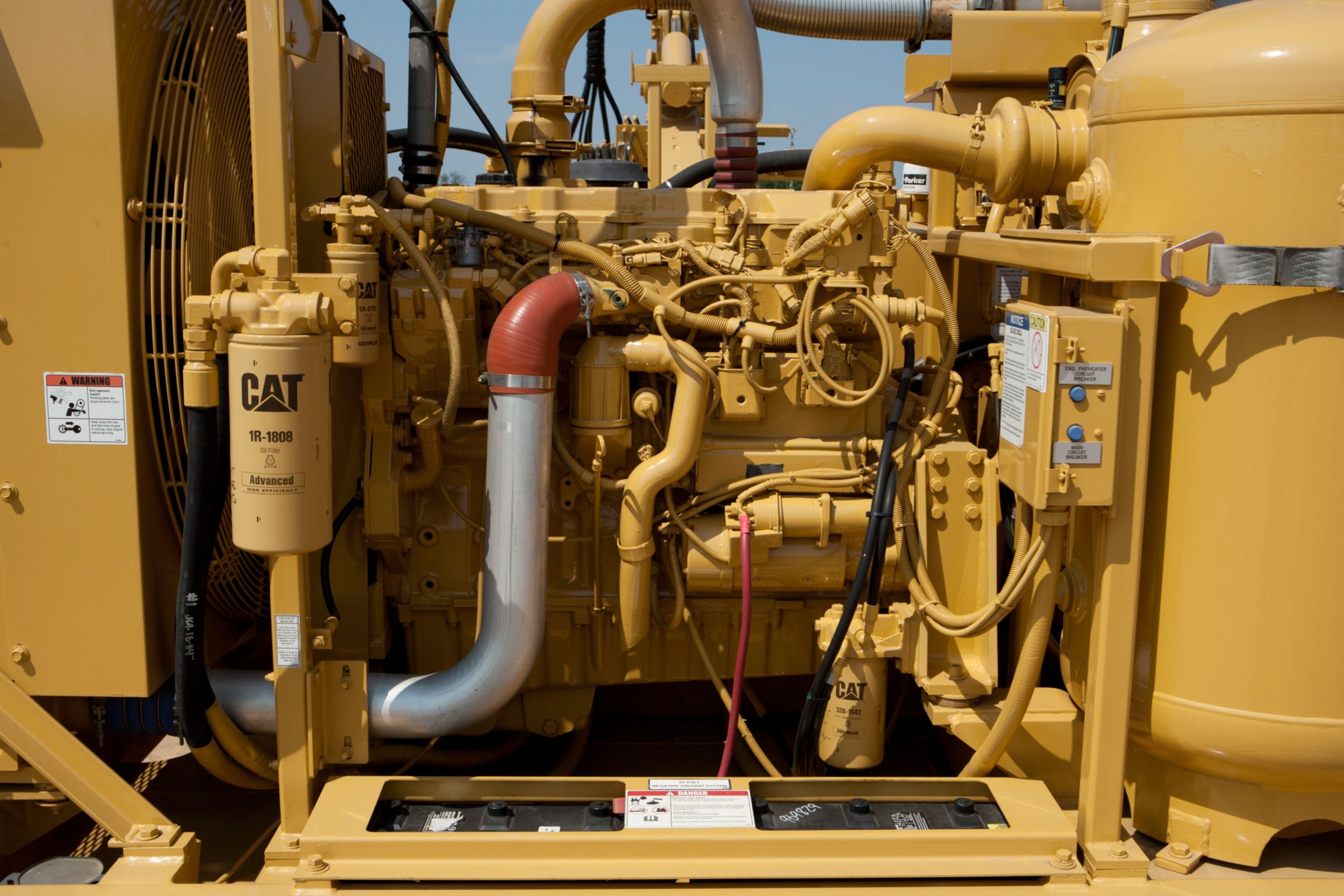

Moteur Moteur C9 Cat Tier 3 développant une puissance de 150 kW (300 HP) à 1 800 tr/min Le moteur six (6) cylindres refroidi par eau est doté d'une commande électronique, d'un turbocompresseur et d'un refroidisseur d'admission air-air.

Autres caractéristiques du moteur

  • Commande d'accélération automatique à trois positions par demande de puissance pour des économies de carburan
  • Filtre à air à deux élément
  • Réservoir de carburant double de 492 l (130 US gal)

Compresseur

  • Forte puissance de rinçag
  • Pression élevée de 8,5 m3/min (300 ft3/min) à 10 bar (150 psi
  • Compresseur à vis rotative d'une grande fiabilit
  • Moteur à entraînement hydrauliqu
  • Filtres à air à deux éléments avec indicateur

Refroidisseur

  • Conception côte à côte ATAA
  • Température ambiante de 52 °C (125 °F
  • Dépistage des pannes et nettoyage faciles des bobine
  • Grand ventilateur de 106 cm (42 in)

Circuit hydraulique

  • Deux pompes à pistons axiaux, à compensation de pression, à cylindrée variable et entraînement direc
  • Deux moteurs d'entraînement de traction à cylindrée fix
  • Un moteur d'entraînement du compresseur à cylindrée fixe
Groupe motopropulseur

Une base solide

AVANTAGES ET CARACTERISTIQUES

L'intégrité structurelle du Train de roulement MD5090 lui garantit une longue durée de vie. Extrêmement maniable dans toutes les situations, il est doté d'un centre de gravité bas, d'une garde au sol élevée et d'une oscillation indépendante des chaînes.

  • Patin de chaîne et chaîne de la Pelle hydraulique B-
  • Larges patins de chaîne à triple arête de 380 mm (15 in
  • Garde au sol de 431 mm (17 in
  • Voie des chaînes de 2 042 mm (80,4 in
  • Vitesse maximale : 4,0 km/h (2,4 mph
  • Performances en pente : 35
  • Oscillation des chaînes : ±10
  • Freins à disques serrés par ressort et à relâchement hydraulique

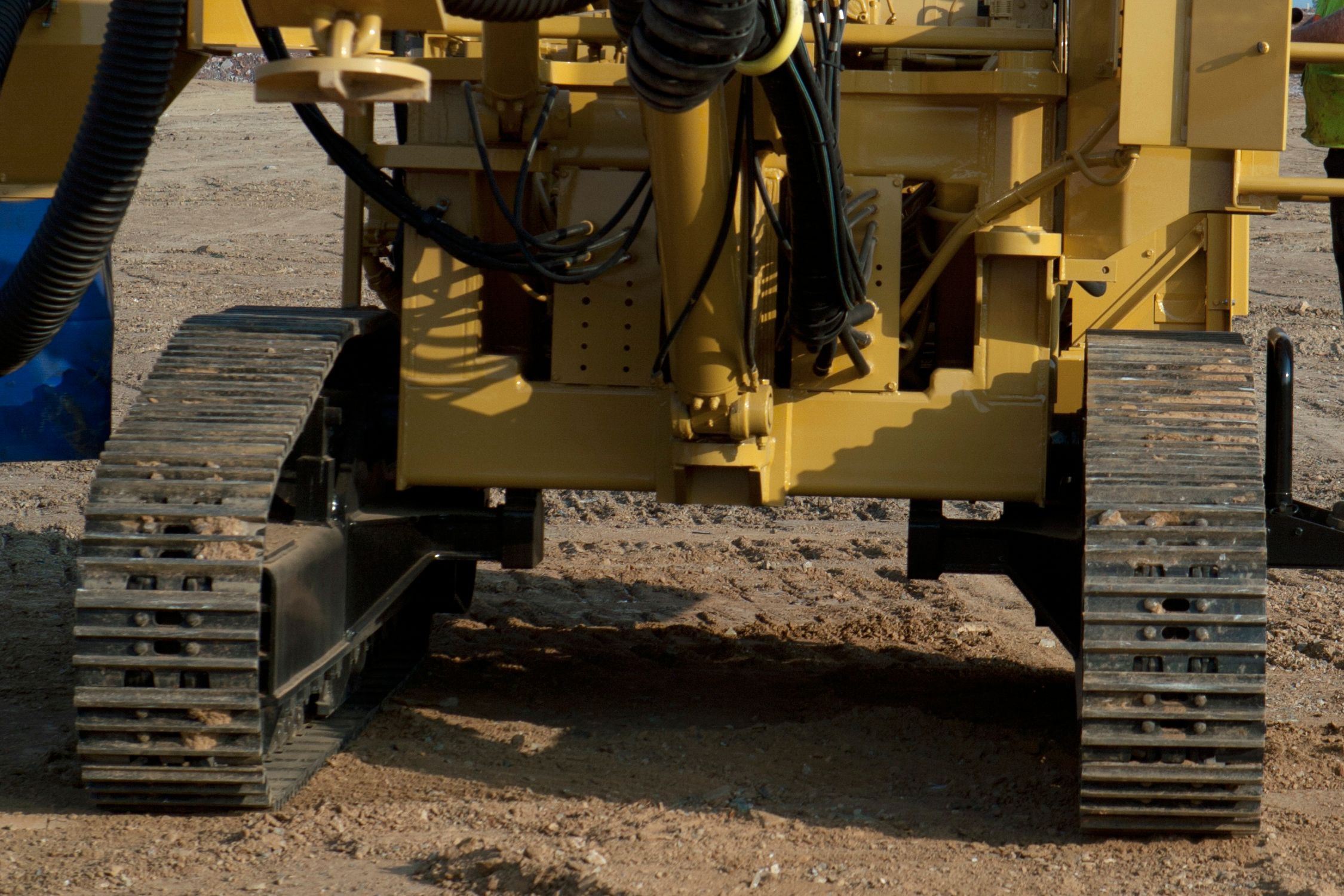

Train de roulement

Contain It - Quickly and Quietly

AVANTAGES ET CARACTERISTIQUES

Conçu pour nettoyer les trous jusqu'à 127 mm (5 in), le système de récupération de la poussière sèche en option gère avec efficacité les fragments de roche et la poussière tout en étant particulièrement facile à nettoyer et à entretenir.

Caractéristiques

  • La cuve de récupération étanche empêche les déblais de s'échapper au-dessus du tro
  • Les matériaux sont transportés par le débit d'air généré par la dépressio
  • Le préfiltre monté sur le mât sépare les déblais de la poussièr
  • Une surface de filtration de 28 m2 (304 ft2) sépare les particules solides de l'air propr
  • Flexible de poussière résistant à l'abrasion de 12,7 mm (5 in
  • Le remplacement du pare-poussière nécessite la dépose d'un seul boulo
  • Accès facile par le bas aux filtres et soupapes pneumatiques
Système de récupération de la poussière en option

Simple et intelligent

AVANTAGES ET CARACTERISTIQUES

Conçues pour être faciles à entretenir grâce à un accès à la fois sûr et efficace, les foreuses à chaînes Cat sont dotées d'équipements électriques et hydrauliques bien organisés. Les composants sont disposés de manière logique pour une facilité d'entretien. La durée de vie de l'équipement est ainsi prolongée, les coûts d'exploitation réduits et la valeur de revente maximale.

Caractéristiques

  • L'absence d'enceinte permet d'accéder rapidement aux points d'entretie
  • Réservoir de graisse facilement accessible pour changer la graisse des raccord
  • Pompe de remplissage du réservoir hydrauliqu
  • Zones d'entretien conçues avec trois points de contact pour un accès sûr

Équipements électriques et hydrauliques bien organisés.

  • Les soupapes et les blocs sont colorés pour faciliter leur identification et le dépistage des panne
  • Le câblage point à point réduit le temps nécessaire aux réparation
  • Le raccord de tablier permet de raccourcir la longueur des flexible
  • Les flexibles hydrauliques sont étiquetés par diamètre et longueur et espacés pour faciliter l'accès de la clé

Soutenu par un réseau de concessionnaires Cat de classe mondiale From helping you choose the right machine to keeping your equipment up and running, your Cat dealer provides the best in sales and service.

  • Preventive maintenance programs are available to maximize your return on investment, achieve full equipment life cycle, and managing costs
  • Guaranteed maintenance contracts help you forecast your businesses needs and strategically plan for service and parts expenses
  • Best-in-class parts availability because Cat dealers understand the value of your uptime
  • Operator training to help boost your productivity
  • Genuine Cat Remanufactured parts are available
Facilité d'entretien

La protection de vos investissements

AVANTAGES ET CARACTERISTIQUES

Doté de nombreuses caractéristiques de sécurité, le modèle MD5090 offre un environnement de travail sûr aux conducteurs et aux techniciens d'entretien.

Caractéristiques de sécurité

  • Dispositif d'arrêt d'urgence sur le mâ
  • Poignées et marches à usage intensif stratégiquement positionnées et antidérapante
  • Accès aux points d'entretien au niveau du so
  • Équipements électriques et hydrauliques bien organisé
  • Excellente visibilit
  • Doté de toutes les protections adéquate
  • Freins serrés par ressort et à relâchement hydraulique

Formation des conducteurs

  • Des manuels exhaustifs destinés à l'utilisation, la maintenance et l'entretie
  • Formations en classe disponible
  • Formation pratique avec votre concessionnaire Cat local
Sécurité

L'ouvrage d'aujourd'hui, le monde de demain

AVANTAGES ET CARACTERISTIQUES

Tout en contribuant à augmenter l'efficacité et la productivité de votre activité, les foreuses Cat permettent également de réduire l'impact sur l'environnement des exploitations minières. Nous nous efforçons de proposer des produits, services et solutions qui utilisent les ressources naturelles de manière intelligente.

Caractéristiques relatives au développement durable de la MD5090

  • Économies de carburant grâce à la commande d'accélération à trois vitesse
  • Les composants durables allongent la durée de vie tout en réduisant les déchet
  • Pièces remanufacturées disponible
  • Les principaux composants peuvent être remis en état
Développement durable
