COMPACTEUR DE SOL VIBRANT CS44

Retour à la liste

Entraîné par le Moteur C4.4 Cat® de 75 kW (100 ch) bénéficiant de la technologie ACERT, le CS44 assure des performances exceptionnelles sur terrain plat ou accidenté. Cette machine répond aux besoins de la plupart des applications allant de la préparation de chantiers au compactage de sous-couches pour les aires de stationnement ou les routes. Elle est aussi idéale pour creuser des tranchées d'égout et de canalisations d'eau.

SPECIFICATION

Poids en ordre de marche avec cabine7240.0 kg

Poids en ordre de marche avec ROPS/FOPS6900.0 kg

Poids au niveau du cylindre avec cabine3510.0 kg

AVANTAGES ET CARACTERISTIQUES

SYSTEME DE VIBRATION

systeme de vibration

Le circuit de vibration à carters de balourds étanches garantit une force de compactage ...

EN SAVOIR PLUS
BALOURDS EXCENTRES BREVETES

balourds excentres brevetes

La conception inédite des balourds brevetés offre une sélection fiable de la double ...

EN SAVOIR PLUS
MOTEUR C4.4 CAT® DOTE DE LA TECHNOLOGIE ACERT™

moteur c44 cat® dote de la ...

Ce moteur quatre cylindres ultra-perfectionné offre une longévité, des performances et ...

EN SAVOIR PLUS

poids

Poids en ordre de marche avec cabine7240.0 kg

Poids en ordre de marche avec ROPS/FOPS6900.0 kg

Poids au niveau du cylindre avec cabine3510.0 kg

Poids au niveau du cylindre avec ROPS/FOPS3410.0 kg

caracteristiques de fonctionnement

Largeur de compactage1676.0 mm

Garde au sol411.0 mm

Charge linéaire statique, avec cabine20.9 kg/cm

Charge linéaire statique avec ROPS/FOPS20.3 kg/cm

Vitesse de translation : maximale12.3 km/h

Rayon de braquage à l'intérieur du bord du cylindre3.08 m

moteur

Puissance brute75.0 kW

Modèle de moteurC4.4 Cat

dimensions

Diamètre du tambour1221.0 mm

Largeur du cylindre1676.0 mm

Hauteur avec ROPS/FOPS ou cabine2.97 m

Hauteur de la lame en option574.0 mm

Longueur hors tout5.08 m

Longueur hors tout avec lame en option5.44 m

Largeur hors tout1.8 m

Largeur hors tout avec lame en option2.12 m

Empattement2.6 m

pneus

PneusTraction 14,9" x 24" 6 plis

contenances

Contenance du réservoir de carburant180.0 l

systeme de vibration

Force centrifuge : maximale134.0 kN

Force centrifuge : minimale67.0 kN

Amplitude nominale : élevée1.67 mm

Amplitude nominale : basse0.84 mm

Plage d'options de fréquences variables23,3-31,9 Hz (1 400-1 914 vpm)

Fréquence de vibration - Standard31.9 Hz

AVANTAGES ET CARACTERISTIQUES

SYSTEME DE VIBRATION

SYSTEME DE VIBRATION

Le circuit de vibration à carters de balourds étanches garantit une force de compactage ...

EN SAVOIR PLUS
BALOURDS EXCENTRES BREVETES

BALOURDS EXCENTRES BREVETES

La conception inédite des balourds brevetés offre une sélection fiable de la double ...

EN SAVOIR PLUS
MOTEUR C4.4 CAT® DOTE DE LA TECHNOLOGIE ACERT™

MOTEUR C4.4 CAT® DOTE DE LA ...

Ce moteur quatre cylindres ultra-perfectionné offre une longévité, des performances et ...

EN SAVOIR PLUS
SYSTEME DE TRANSMISSION A POMPES JUMELEES

SYSTEME DE TRANSMISSION A ...

Le système de translation à pompes jumelées offre une puissance de traction et une ...

EN SAVOIR PLUS
EXCELLENTES PERFORMANCES EN COTE ET PARFAITE MAITRISE DE LA MACHINE

EXCELLENTES PERFORMANCES EN ...

Le système exclusif de translation à pompes jumelées apporte un rendement supérieur, ...

EN SAVOIR PLUS
CONCEPTION DE CAPOT INCLINE

CONCEPTION DE CAPOT INCLINE

La conception de capot incliné en fibre de verre permet un bon accès pour l'entretien ...

EN SAVOIR PLUS
PLATE-FORME OUVERTE AVEC TOIT ROPS/FOPS

PLATE-FORME OUVERTE AVEC TOIT ...

La plate-forme du CS44 équipée d'un toit ROPS/FOPS est entourée de mains courantes et ...

EN SAVOIR PLUS
POSTE DE CONDUITE

POSTE DE CONDUITE

Le poste de conduite bénéficie d'une conception ergonomique favorisant une ...

EN SAVOIR PLUS

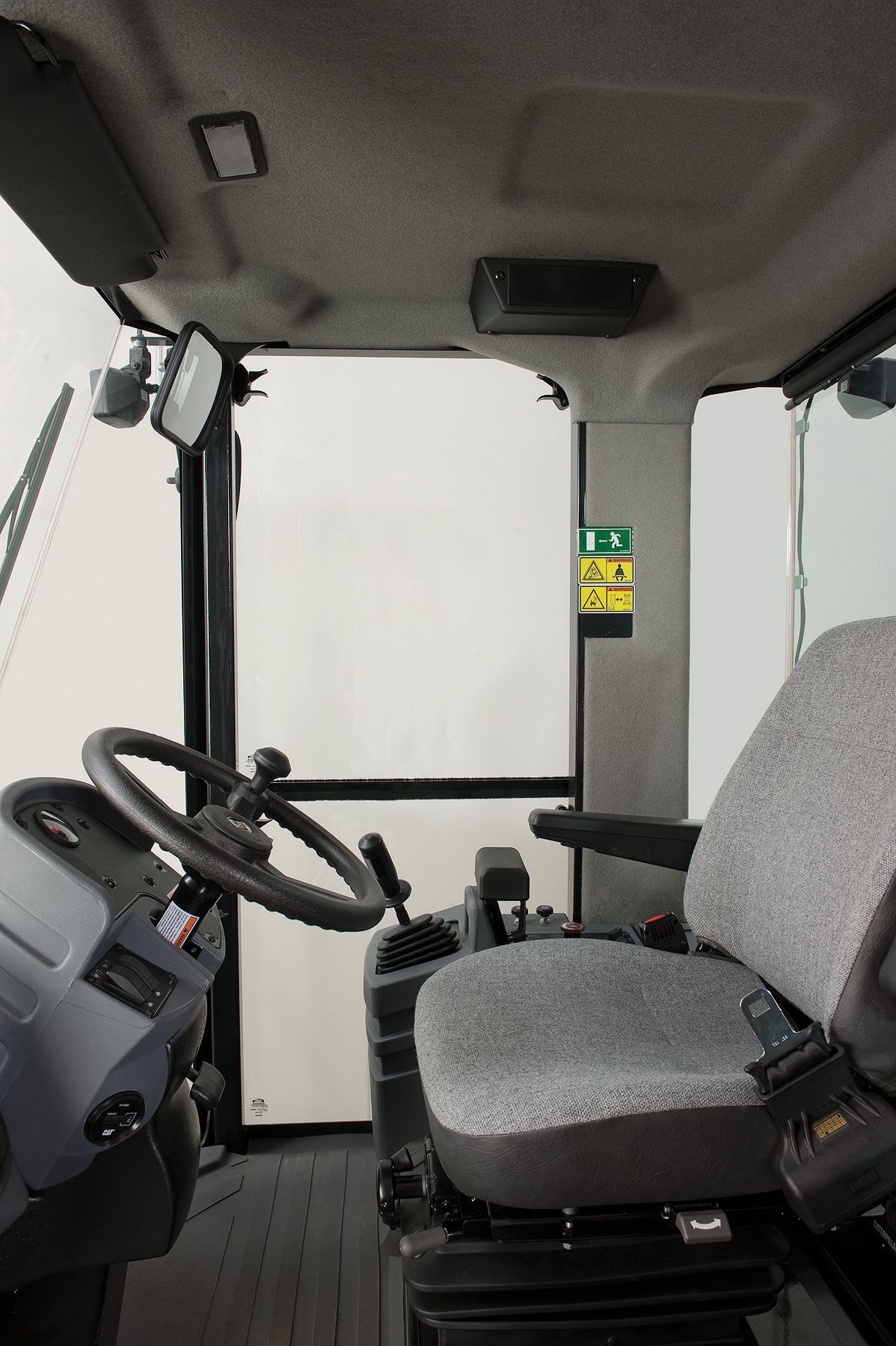

CABINE ROPS/FOPS (EN OPTION)

CABINE ROPS/FOPS (EN OPTION)

La cabine ROPS/FOPS est spacieuse et confortable. Elle dispose de grandes vitres offrant ...

EN SAVOIR PLUS

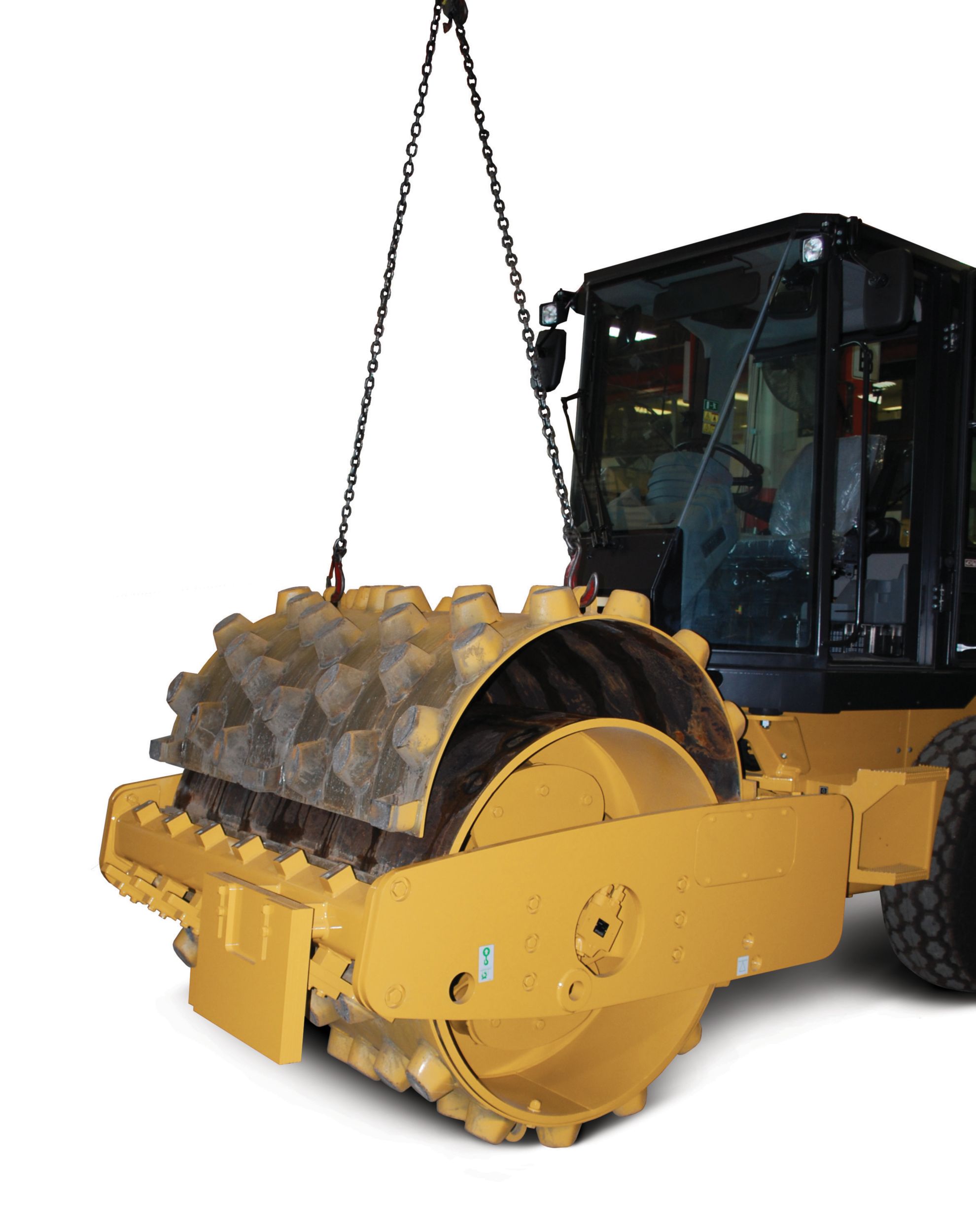

KIT DE BANDAGE POUR PIEDS DAMEURS (EN OPTION)

KIT DE BANDAGE POUR PIEDS ...

Un kit de bandage pour pieds dameurs, disponible en option, élargit les possibilités ...

EN SAVOIR PLUS
LAME DE NIVELLEMENT (EN OPTION)

LAME DE NIVELLEMENT (EN ...

La lame de nivellement en option, proposée sur le Compacteur CS44 équipé du kit de ...

EN SAVOIR PLUS
FACILITE D'ENTRETIEN

FACILITE D'ENTRETIEN

Le Compacteur de sol CS44 offre la fiabilité et la facilité d'entretien exceptionnelles ...

EN SAVOIR PLUS

CS44 OPTIONS

    • cabine ropsfops
    • paresoleil
    • indicateur de vibrations par minute vpm
    • decapeuses de cylindre en polyurethane
    • racloir arriere de cylindre lisse en acier
    • retroviseurs interieurs de cabine
    • frequence de vibration variable
    • kit de bandage pour pieds dameurs
    • verin de levage de la plateforme conducteur
    • store deroulant pour cabine ropsfops
    • gyrophare orange
    • lame de nivellement
    • preequipement volkel option
    • siege rotatif
    • remplissage dhuile bio en usine
    • product link
Retour

MOTEUR

Le circuit de vibration à carters de balourds étanches garantit une force de compactage optimale et se distingue par sa facilité d'entretien.

AVANTAGES ET CARACTERISTIQUES

Carter de balourd étanche Le carter de balourd étanche est monté et scellé en usine pour garantir une propreté parfaite, ainsi qu'une durée de service de roulement plus longue, et pour faciliter le remplacement ou l'entretien sur le terrain.

Double amplitude La double amplitude assure un travail efficace dans un plus grand éventail d'applications. La sélection est commandée depuis le poste de conduite.

Fréquence de vibration Le CS44 présente une fréquence de vibration de 31,9 Hz (1 914 vpm) pour un maximum de compactage. La commande de fréquence variable proposée en option permet au conducteur de mieux régler la fréquence en fonction des conditions de travail.

Gros roulements extra-robustes De gros roulements extra-robustes sur l'arbre balourdé offrent une fréquence plus élevée et une force plus importante.

3 ans/3 000 heures L'intervalle de 3 ans ou 3 000 heures pour le graissage des roulements vibrants permet un minimum d'intervention.

Silentblocs Le CS44 est équipé de silentblocs extra-robustes afin de transmettre davantage de force au sol et moins de vibrations au niveau de l'étrier du tambour.

Système de vibration

La conception inédite des balourds brevetés offre une sélection fiable de la double amplitude pour un compactage de précision.

AVANTAGES ET CARACTERISTIQUES

Sélection franche de l'amplitude La sélection franche de l'amplitude est possible grâce aux billes en acier qui se replacent à l'intérieur du balourd. Le sens de rotation de l'arbre balourdé détermine l'amplitude.

Commande simplifiée La commande est simplifiée depuis le poste de conduite au moyen d'un contacteur de sélection situé sur la console de conduite.

Fiabilité Les balourds brevetés offrent une extrême fiabilité puisqu'il n'existe aucun risque que les billes en acier haute résistance se coincent entre elles. La fiabilité du système est supérieure à celle des balourds oscillants. La mise en marche et l'arrêt sont plus silencieux.

Durée de vie Les balourds excentriques brevetés garantissent une durée de vie prolongée. Les balourds ne s'entrechoquent pas ; absence de contamination du circuit de lubrification des roulements par des fragments métalliques.

Balourds excentrés brevetés

Ce moteur quatre cylindres ultra-perfectionné offre une longévité, des performances et une fiabilité exceptionnelles, une exploitation peu coûteuse et de faibles émissions polluantes. Le Moteur C4.4 est certifié conforme aux normes antipollution Tier 3 de l'EPA aux États-Unis et Niveau IIIa de l'Union européenne.

AVANTAGES ET CARACTERISTIQUES

Technologie ACERT La Technologie ACERT associe des systèmes éprouvés et de nouvelles technologies innovatrices pour contrôler précisément le processus de combustion et permettre une meilleure combustion du carburant tout en réduisant les émissions polluantes.

Bloc et pièces du moteur plus robustes Le Moteur C4.4 dispose d'un bloc-moteur plus épais et de pièces plus robustes pour améliorer sa longévité et sa fiabilité tout en réduisant le niveau de bruit. Cette conception robuste contribue également à améliorer les performances de démarrage par temps froid.

Refroidisseur d'huile moteur Le bloc de refroidissement a été agrandi de 25 % pour réduire la dégradation de l'huile, limiter le vernissage des pièces internes et abaisser les températures de fonctionnement. Intervalle de vidange d'huile moteur porté à 500 heures-service.

Pompe à huile surbaissée L'emplacement de la pompe à huile permet d'accélérer la lubrification au moment du démarrage pour réduire l'usure du moteur et allonger sa durée de service.

Moteur certifié conforme aux normes antipollution Le Moteur C4.4 est certifié conforme aux normes antipollution Tier 3 de l'EPA aux États-Unis et Niveau IIIa de l'Union européenne.

Moteur C4.4 Cat® doté de la technologie ACERT™

Le système de translation à pompes jumelées offre une puissance de traction et une capacité de gravissement des côtes élevées pour une productivité exceptionnelle et un contrôle de la machine dans les environnements exigeants.

AVANTAGES ET CARACTERISTIQUES

Pompes jumelées de translation Les pompes jumelées de translation fournissent un débit hydraulique séparé et équilibré à l'essieu moteur arrière et aux moteurs d'entraînement de cylindre. Ce système permet des performances en côte élevées et un effort de traction supérieur sur les surfaces à faible portance.

Différentiel à glissement limité Le différentiel à glissement limité procure un effort de traction équilibré et un transfert régulier du couple aux deux roues arrière.

Deux plages de régime Le système de translation à pompes jumelées propose deux plages de régime permettant une conduite polyvalente. Bas régime moteur pour l'opération de vibration et le couple maximal en côte. Haut régime pour déplacer la machine rapidement sur de longues distances.

Robinets de purge Les robinets de purge sur chaque circuit de translation permettent de refroidir et de filtrer l'huile hydraulique afin de garantir une efficacité maximale du circuit.

Système de transmission à pompes jumelées

Le système exclusif de translation à pompes jumelées apporte un rendement supérieur, une parfaite maîtrise de la machine et de bonnes performances de gravissement des côtes.

AVANTAGES ET CARACTERISTIQUES

Système de translation à pompes jumelées Le système de translation à pompes jumelées possède des pompes spécifiques entraînant séparément les moteurs extra-robustes à couple élevé des roues arrière et du cylindre. Si le cylindre ou les roues se mettent à patiner, il existe toujours un débit hydraulique vers le moteur sans patinage, permettant un effort de traction continu. Ceci est particulièrement utile lors des travaux sur sols à faible portance.

Précision des commandes La précision des commandes est une autre caractéristique des pompes jumelées de translation. Le conducteur peut décider d'arrêter la machine, de maintenir sa position ou de changer le sens de marche sur une pente.

Productivité Le CS44 assure une productivité élevée lors des travaux sur terrains très pentus. Ces machines sont particulièrement efficaces pour les travaux de tranchée.

Excellentes performances en côte et parfaite maîtrise de la machine

La conception de capot incliné en fibre de verre permet un bon accès pour l'entretien et une excellente visibilité pour le conducteur.

AVANTAGES ET CARACTERISTIQUES

Visibilité La visibilité des bords de pneu et de l'arrière de la machine est exceptionnelle. Le capot incliné permet au conducteur de voir les obstacles mesurant 1 m (3'3") de hauteur et situés à 1 m (3'3") de l'arrière de la machine. L'excellente visibilité dans toutes les directions augmente la productivité lorsque vous travaillez à proximité d'obstacles ou manœuvrez sur le chantier.

Capot moteur verrouillable Le capot moteur verrouillable s'ouvre rapidement et facilement grâce à des vérins à gaz pour une parfaite accessibilité au moteur, au circuit de refroidissement et à tous les points d'entretien.

Niveaux sonores Le capot moteur et la circulation réétudiée de l'air de refroidissement à travers le radiateur monté à l'arrière diminuent les niveaux sonores, tant pour le conducteur que pour le personnel de chantier.

Conception de capot incliné

La plate-forme du CS44 équipée d'un toit ROPS/FOPS est entourée de mains courantes et comporte des repose-pieds assurant un bon équilibre et un bon support lors du travail en pente.

AVANTAGES ET CARACTERISTIQUES

Environnement de travail La plate-forme ouverte du CS44 offre un environnement de travail spacieux et confortable dans lequel l'ensemble des commandes, leviers, contacteurs et indicateurs a été judicieusement positionné pour une productivité maximale.

Visibilité La plate-forme ouverte offre une visibilité totale aux bords des cylindres et des pneus ainsi que sur les côtés et à l'arrière de la machine.

Mains courantes et repose-pieds La plate-forme est entourée de mains courantes et offre des repose-pieds inclinés assurant un bon équilibre et un bon support lors du travail en pente.

Équipement standard L'équipement standard comprend deux projecteurs dirigés vers l'avant et deux autres vers l'arrière, des mains courantes et des repose-pieds, une protection antivandalisme verrouillable et un rétroviseur.

Plate-forme ouverte avec toit ROPS/FOPS

Le poste de conduite bénéficie d'une conception ergonomique favorisant une productivité optimale tout en offrant une visibilité remarquable et un confort inégalé.

AVANTAGES ET CARACTERISTIQUES

Console de direction et indicateurs de fonctionnement La console de direction et les indicateurs de fonctionnement sont réglables en fonction d'une plage d'inclinaison progressive et permettent ainsi d'obtenir la position la plus confortable pour le conducteur. La console peut être entièrement escamotée pour faciliter l'entrée et la sortie de la cabine.

Commande par levier unique La commande par levier unique pour la translation et les vibrations est simple et demande peu d'efforts. Un repose-poignet rembourré et réglable réduit la fatigue du conducteur.

Siège Le siège confortable et robuste dispose de réglages de profondeur avant/arrière, de hauteur d'assise, de rigidité de la suspension et d'accoudoirs relevables.

Poste de conduite isolé L'isolation du poste de conduite sur des silentblocs extra-robustes en caoutchouc réduit les vibrations de la machine transmises au conducteur.

Tapis de sol Un tapis de sol contribue à l'isolation de l'utilisateur par rapport aux vibrations et bruits produits par la machine.

Poste de conduite

La cabine ROPS/FOPS est spacieuse et confortable. Elle dispose de grandes vitres offrant une visibilité exceptionnelle. La robuste climatisation offre un confort remarquable. Son ergonomie exceptionnelle et son faible niveau de bruit permettent au conducteur de rester vigilant et de garder une maîtrise totale de la machine.

AVANTAGES ET CARACTERISTIQUES

Environnement de la cabine La cabine est spacieuse et offre un environnement de travail confortable qui inclut de grandes vitres, davantage d'espace intérieur avec des rangements, un porte-gobelet, une meilleure ergonomie et un niveau de bruit réduit.

Pare-brise panoramique en verre Le pare-brise en verre panoramique assure une excellente visibilité sur le cylindre et sur la lame de nivellement proposée en option.

Rétroviseurs et projecteurs La cabine comprend deux rétroviseurs extérieurs, des projecteurs avant et arrière et un vérin de levage de la cabine.

Essuie-glaces Les essuie-glaces avant et arrière permettent une excellente vision dans des conditions difficiles.

Vitres latérales Les vitres latérales coulissent pour permettre une ventilation transversale.

Commande de climatisation La cabine est équipée de série d'un réchauffeur/dégivreur et d'une climatisation afin que l'espace de travail reste agréable.

Cabine ROPS/FOPS (en option)

Un kit de bandage pour pieds dameurs, disponible en option, élargit les possibilités d'utilisation du CS44 qui peut, ainsi équipé, travailler sur des sols cohésifs ou semi-cohésifs.

AVANTAGES ET CARACTERISTIQUES

Plus grande polyvalence de la machine Le kit de bandage pour pieds dameurs augmente la polyvalence et le potentiel des machines tout en offrant une solution simple et économique pour les chantiers exigeant un compactage à la fois avec pieds dameurs et cylindre lisse.

Pare-chocs à double usage Un pare-chocs à double usage est également inclus avec le kit de bandage et ne doit pas être déposé une fois installé.

Pare-chocs Le pare-chocs comporte des dents de raclage réglables utilisables avec le kit de bandage pour pieds dameurs et des plaques de raclage réglables utilisables avec le cylindre lisse de série. Lorsque les plaques de raclage ne sont pas utilisées, elles peuvent être boulonnées sur l'avant du pare-chocs pour une conservation pratique.

Kit de bandage en deux parties Les demi-bandages de cylindre à pieds dameurs se montent ou se déposent facilement en une heure environ avec un dispositif de levage homologué. Le kit de bandage en deux parties dispose au total de 98 pieds dameurs de 90 mm (3,5") de haut.

Kit de bandage pour pieds dameurs (en option)

La lame de nivellement en option, proposée sur le Compacteur CS44 équipé du kit de bandage pour pieds dameurs en option, renforce la polyvalence et le potentiel de la machine et accroît aussi nettement sa productivité.

AVANTAGES ET CARACTERISTIQUES

Augmente la polyvalence et le potentiel des machines La lame de nivellement augmente la polyvalence et le potentiel de la machine pour des travaux tels que l'évacuation de matériaux, le nivelage de chantier, le remblayage de tranchées et les applications de refoulement légères.

Commande de lame La lame de nivellement se commande à l'aide de la pédale située à la droite du conducteur afin qu'il puisse aisément contrôler simultanément d'une main la translation, la direction et la lame de la machine.

Puissance et effort de traction Les pompes jumelées de translation offrent toute la puissance et l'effort de traction nécessaires pour une utilisation efficace de la lame sans patinage du cylindre.

Transport Aucun permis spécial n'est requis pour l'utilisation d'une lame d'une largeur de 2,12 m (6' 11").

Arêtes de coupe Les arêtes de coupe en deux parties, réversibles et remplaçables, prolongent la durée de vie de la lame, permettant ainsi de réduire les frais de remplacement.

Point de montage haut Le point de montage haut offre un meilleur écartement par rapport aux bordures et aux obstacles.

Lame de nivellement (en option)

Le Compacteur de sol CS44 offre la fiabilité et la facilité d'entretien exceptionnelles que vous êtes en droit d'attendre de Caterpillar.

AVANTAGES ET CARACTERISTIQUES

Indicateurs visuels Les indicateurs visuels permettent un contrôle aisé des niveaux du liquide de refroidissement du radiateur, du réservoir d'huile hydraulique et de l'obstruction d'air.

Inclinaison vers l'avant du poste de conduite Le poste de conduite s'incline vers l'avant pour permettre l'accès aux pompes hydrauliques.

Circuit de refroidissement monté à l'arrière Le circuit de refroidissement monté à l'arrière permet un accès facile pour le nettoyage. Le refroidisseur d'huile hydraulique bascule vers l'arrière pour dégager l'accès au radiateur.

Roulements étanches Les roulements étanches dans l'attelage articulé ne nécessitent aucune lubrification.

Intervalle de 500 heures entre les vidanges d'huile moteur. Intervalle de 500 heures entre les vidanges d'huile moteur.

Entretien de la lubrification du circuit de vibration L'intervalle de 3 ans ou 3 000 heures pour le graissage des roulements vibrants permet un minimum d'intervention.

Vidange de l'huile du circuit hydraulique L'intervalle de 3 ans ou 3 000 heures pour la vidange de l'huile du circuit hydraulique permet un entretien réduit.

Prises de pression hydraulique à connexion rapide Les prises de pression hydraulique à connexion rapide simplifient le diagnostic.

Robinets de vidange écologiques Permettent de vidanger les liquides de façon plus respectueuse de l'environnement. Ils équipent le radiateur, le carter d'huile moteur, le réservoir hydraulique et le réservoir de carburant.

Orifices S•O•S (prélèvement périodique d'échantillons d'huile) Des orifices S•O•S facilitent le recueil de liquide tel que l'huile moteur, le liquide de refroidissement moteur et l'huile hydraulique.

Acheminement sécurisé des flexibles Le cheminement des flexibles est sécurisé par des blocs de cheminement en polyéthylène pour réduire le frottement et augmenter la durée de vie.

Stabilité du circuit électrique La gaine en nylon tressé et les connecteurs étanches garantissent la stabilité du circuit électrique. Le câblage électrique à code couleur, numéroté et étiqueté avec des identifiants de pièces, simplifie la recherche et l'élimination des pannes.

Batteries Cat sans entretien Les batteries Cat sans entretien sont logées dans la partie arrière de la machine et protégées par le capot moteur. Les batteries Cat sont spécialement conçues pour une puissance maximale de démarrage du moteur et une protection maximale contre les vibrations.

Prééquipement de câblage Product Link Le CS44 est équipé du câblage Product Link. Le système Product Link Cat (PLS) garantit des temps productifs maximaux et des coûts de réparation minimaux en simplifiant le suivi des parcs d'équipements. Le système informe automatiquement sur l'emplacement de la machine et les heures de fonctionnement. Le système peut être obtenu auprès d'un concessionnaire local Cat.

Facilité d'entretien
