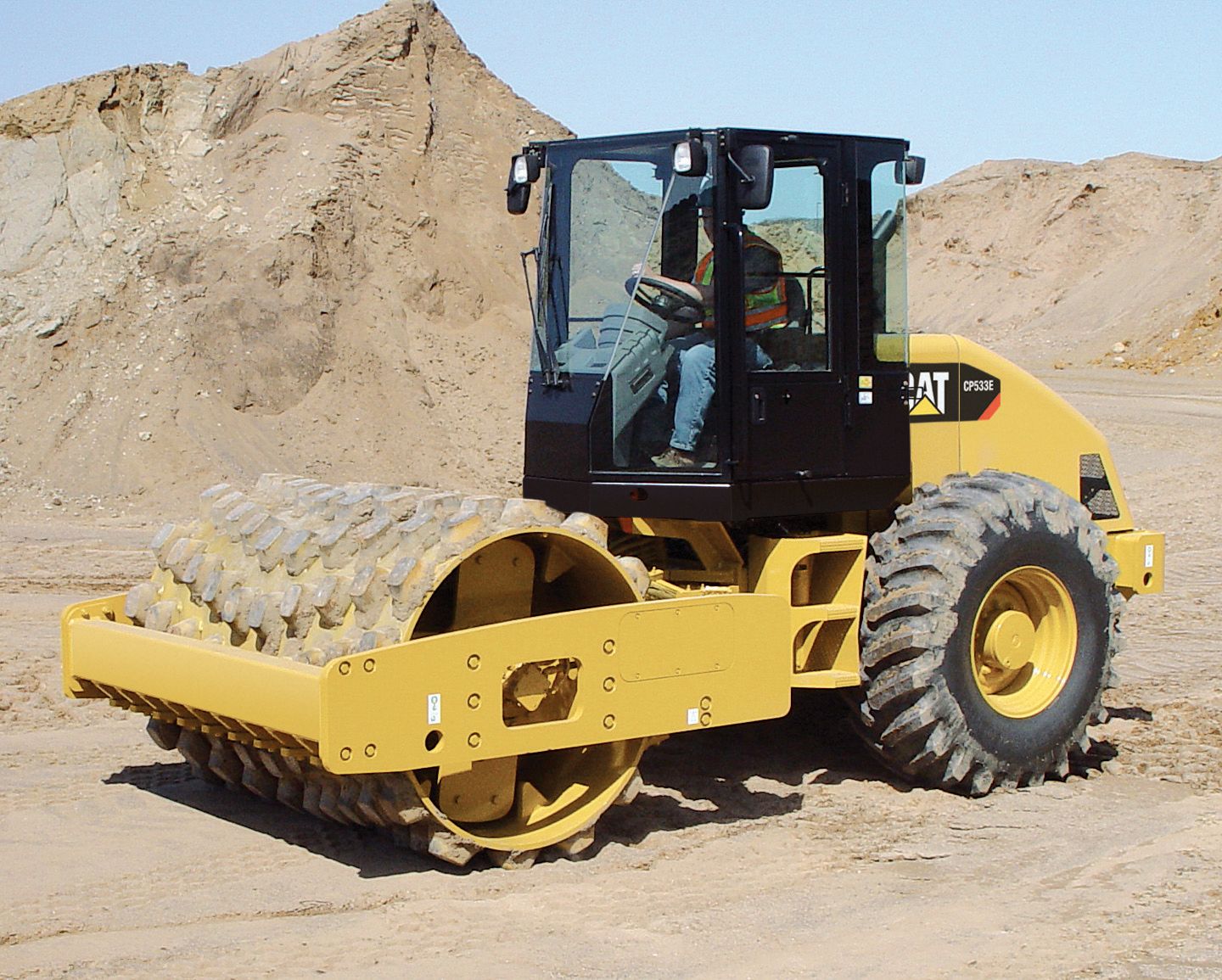

COMPACTEUR DE SOL VIBRANT CP533E

Retour à la liste

Le Compacteur de sol CP533E présente des performances élevées en matière de compactage, de vitesse et d'aptitude en côte et optimise ainsi la productivité tout en offrant une fiabilité et une longévité exceptionnelles.

SPECIFICATION

Poids en ordre de marche avec cabine11680.0 kg

Poids en ordre de marche avec ROPS/FOPS11320.0 kg

Poids au niveau du cylindre avec cabine6300.0 kg

AVANTAGES ET CARACTERISTIQUES

MOTEUR DIESEL AVEC TURBOCOMPRESSEUR 3054C CAT®

moteur diesel avec ...

Le 3054C Cat® est un moteur quatre cylindres ultra-perfectionné qui offre une ...

EN SAVOIR PLUS
CIRCUIT DE VIBRATION

circuit de vibration

Le circuit de vibration à carters de balourds étanches garantit une force de compactage ...

EN SAVOIR PLUS
BALOURDS EXCENTRES BREVETES

balourds excentres brevetes

La conception inédite des balourds excentrés brevetés du CP533E offre une sélection ...

EN SAVOIR PLUS

poids

Poids en ordre de marche avec cabine11680.0 kg

Poids en ordre de marche avec ROPS/FOPS11320.0 kg

Poids au niveau du cylindre avec cabine6300.0 kg

Poids au niveau du cylindre avec ROPS/FOPS6240.0 kg

specifications de fonctionnement

Largeur de compactage2134.0 mm

Garde au sol543.0 mm

Vitesse de translation – Maximale12.0 km/h

Rayon de braquage à l'intérieur du bord du cylindre3.68 m

moteur

Puissance brute97.0 kW

Modèle du moteur3054C Cat

encombrement

Diamètre du cylindre - Sur les pieds dameurs1495.0 mm

Largeur du cylindre2134.0 mm

Hauteur avec ROPS/FOPS ou cabine3.07 m

Longueur hors tout5.51 m

Largeur hors tout2.29 m

Empattement2.9 m

pneus

PneumatiquesTraction 23,1" x 26" 8 plis

contenances

Contenance du réservoir de carburant200.0 l

systeme de vibration

Force centrifuge – Maximale266.0 kN

Force centrifuge – Minimale133.0 kN

Amplitude nominale – Élevée1.8 mm

Amplitude nominale – Basse0.85 mm

Fréquence de vibration - Standard31-34 Hz (1 860-2 040 vpm)

AVANTAGES ET CARACTERISTIQUES

MOTEUR DIESEL AVEC TURBOCOMPRESSEUR 3054C CAT®

MOTEUR DIESEL AVEC ...

Le 3054C Cat® est un moteur quatre cylindres ultra-perfectionné qui offre une ...

EN SAVOIR PLUS
CIRCUIT DE VIBRATION

CIRCUIT DE VIBRATION

Le circuit de vibration à carters de balourds étanches garantit une force de compactage ...

EN SAVOIR PLUS
BALOURDS EXCENTRES BREVETES

BALOURDS EXCENTRES BREVETES

La conception inédite des balourds excentrés brevetés du CP533E offre une sélection ...

EN SAVOIR PLUS
SYSTEME DE TRANSLATION A POMPES JUMELEES

SYSTEME DE TRANSLATION A ...

Le système de translation à pompes jumelées offre une puissance de traction et une ...

EN SAVOIR PLUS
POSTE DE CONDUITE

POSTE DE CONDUITE

Le poste de conduite bénéficie d'une conception ergonomique favorisant une ...

EN SAVOIR PLUS
EXCELLENTES PERFORMANCES EN COTE ET PARFAITE MAITRISE DE LA MACHINE

EXCELLENTES PERFORMANCES EN ...

Le système exclusif de translation à pompes jumelées apporte un rendement supérieur, ...

EN SAVOIR PLUS
PLATE-FORME OUVERTE AVEC TOIT ROPS/FOPS

PLATE-FORME OUVERTE AVEC TOIT ...

La plate-forme du CP533E équipée d'un toit ROPS/FOPS est entourée de mains courantes ...

EN SAVOIR PLUS
FACILITE D'ENTRETIEN

FACILITE D'ENTRETIEN

Le Compacteur de sol CP533E offre la fiabilité et la facilité d'entretien ...

EN SAVOIR PLUS

CP533E OPTIONS

    • cabine ropsfops
    • paresoleil
    • indicateur de frequence de vibration
    • climatisation
    • retroviseurs interieurs en cabine
    • verin de levage de la plateforme conducteur
    • store deroulant
    • gyrophare
Retour

MOTEUR

Le 3054C Cat® est un moteur quatre cylindres ultra-perfectionné qui offre une longévité, des performances et une fiabilité exceptionnelles combinées à une exploitation peu coûteuse.

AVANTAGES ET CARACTERISTIQUES

Refroidissement d'admission air-air avec turbocompresseur Le refroidissement d'admission air-air avec turbocompresseur améliore les économies de carburant en emmagasinant de l'air plus frais et plus dense dans les cylindres pour améliorer la combustion du carburant et réduire les émissions polluantes.

Injection directe de carburant L'injection directe de carburant offre un rendement maximal.

Culasse à flux croisés La culasse à flux croisés améliore la circulation de l'air dans le cylindre, ce qui augmente la puissance tout en réduisant la consommation de carburant, les émissions polluantes et le niveau sonore du moteur.

Pompe à huile Une pompe à huile surbaissée permet d'accélérer la lubrification au moment du démarrage.

Grand refroidisseur d'huile Un grand refroidisseur d'huile réduit la dégradation de l'huile et limite le vernissage des pièces internes. Il permet des intervalles de vidange d'huile moteur de 500 heures.

Il est conforme aux normes relatives aux émissions polluantes. Le moteur est conforme à la norme américaine Tier 2 de l'EPA et à la norme européenne de Niveau II relatives au contrôle des émissions polluantes.

Moteur diesel avec turbocompresseur 3054C Cat®

Le circuit de vibration à carters de balourds étanches garantit une force de compactage optimale et se distingue par sa facilité d'entretien.

AVANTAGES ET CARACTERISTIQUES

Carters de balourds étanches Les carters de balourds étanches sont montés et scellés en usine pour garantir une propreté parfaite, ainsi qu'une durée de vie des roulements plus longue, et pour faciliter le remplacement ou l'entretien sur le terrain.

Double amplitude La double amplitude assure un travail efficace dans un plus grand éventail d'applications. La valeur d'amplitude (élevée ou basse) est sélectionnée depuis le poste de conduite.

Roulements extra-robustes L'arbre balourdé est équipé de roulements extra-robustes larges pour une force de compactage élevée.

Graissage des roulements du circuit de vibration L'intervalle de 3 ans ou 3 000 heures pour le graissage des roulements vibrants permet un minimum d'intervention.

Silentblocs Les silentblocs extra-robustes permettent de transmettre plus de force au sol et moins de vibrations au cadre de cylindre.

Circuit de vibration

La conception inédite des balourds excentrés brevetés du CP533E offre une sélection fiable de la double amplitude pour un compactage de précision.

AVANTAGES ET CARACTERISTIQUES

Sélection franche de l'amplitude La sélection franche de l'amplitude est possible grâce aux billes en acier qui se replacent à l'intérieur du balourd. Le sens de rotation de l'arbre balourdé détermine l'amplitude.

Commande simplifiée La commande est simplifiée depuis le poste de conduite au moyen d'un contacteur de sélection situé sur la console de conduite.

Excellente fiabilité Les balourds sont extrêmement fiables puisqu'il n'existe aucun risque que les billes en acier haute résistance se coincent entre elles. La fiabilité du système est supérieure à celle des balourds oscillants. La mise en marche et l'arrêt sont plus silencieux.

Longue durée de vie Les balourds excentrés brevetés ont une durée de vie supérieure étant donné qu'ils ne s'entrechoquent pas et qu'il n'y a aucune contamination du circuit de lubrification des roulements par des fragments métalliques.

Balourds excentrés brevetés

Le système de translation à pompes jumelées offre une puissance de traction et une capacité de gravissement des côtes élevées pour une productivité exceptionnelle dans les environnements exigeants.

AVANTAGES ET CARACTERISTIQUES

Pompes de translation Les pompes jumelées de translation fournissent un débit hydraulique séparé et équilibré à l'essieu moteur arrière et aux moteurs d'entraînement de cylindre. Sa puissance permet un compactage sur les pentes modérées et augmente l'effort de traction sur les surfaces à faible portance.

Différentiel à glissement limité Le différentiel à glissement limité procure un effort de traction équilibré et un transfert régulier du couple aux deux roues arrière.

Deux plages de régime Deux plages de régime permettent une conduite polyvalente. Bas régime moteur pour l'opération de vibration et le couple maximal en côte. Haut régime pour déplacer la machine rapidement sur de longues distances.

Robinets de purge Les robinets de purge sur chaque circuit de translation permettent de refroidir et de filtrer l'huile hydraulique afin de garantir une efficacité maximale du circuit.

Système de translation à pompes jumelées

Le poste de conduite bénéficie d'une conception ergonomique favorisant une productivité optimale tout en offrant une visibilité remarquable et un confort inégalé.

AVANTAGES ET CARACTERISTIQUES

Commande par levier unique Une commande par levier unique pour la translation et les vibrations est simple et demande peu d'efforts. Un repose-poignet rembourré et réglable apporte un certain confort.

Siège confortable et robuste Le siège confortable et robuste dispose de réglages de profondeur avant/arrière, de hauteur d'assise, de rigidité de la suspension, d'accoudoirs relevables et d'une ceinture de sécurité à enrouleur de 76 mm (3") de largeur.

Poste de conduite L'isolation du poste de conduite sur quatre silentblocs extra-robustes en caoutchouc réduit les vibrations de la machine transmises au conducteur.

Tapis de sol en caoutchouc Un tapis de sol en caoutchouc assure un bon équilibre et contribue à l'isolation du conducteur contre les vibrations et les bruits produits par la machine.

Poste de conduite

Le système exclusif de translation à pompes jumelées apporte un rendement supérieur, une parfaite maîtrise de la machine et de bonnes performances de gravissement des côtes.

AVANTAGES ET CARACTERISTIQUES

Système de translation à pompes jumelées Le système de translation à pompes jumelées possède des pompes spécifiques entraînant séparément les moteurs extra-robustes à couple élevé des roues arrière et du cylindre. En cas de patinage du cylindre ou des roues, le débit hydraulique est maintenu vers l'autre moteur, ce qui garantit un effort de traction continu et s'avère particulièrement utile sur sols à faible portance.

Précision des commandes La précision des commandes est une autre caractéristique des pompes jumelées de translation. Le conducteur peut décider d'arrêter la machine, de maintenir sa position ou de changer le sens de marche sur une pente.

Performances en côte Les bonnes performances en côte du CP533E se traduisent par une productivité accrue. La machine est conçue pour des applications types sur terrain plat ou pente modérée.

Excellentes performances en côte et parfaite maîtrise de la machine

La conception de capot incliné en fibre de verre permet un bon accès pour l'entretien et une excellente visibilité pour le conducteur.

AVANTAGES ET CARACTERISTIQUES

Visibilité La visibilité des bords de pneu et de l'arrière de la machine est exceptionnelle. Le capot incliné permet au conducteur de voir les obstacles mesurant 1 m (3'3") de hauteur et situés à 1 m (3'3") de l'arrière de la machine. L'excellente visibilité augmente la productivité lorsque vous travaillez à proximité d'obstacles ou manœuvrez sur le chantier.

Capot moteur verrouillable Le capot moteur verrouillable s'ouvre rapidement et facilement grâce à des vérins à gaz pour une parfaite accessibilité au moteur, au circuit de refroidissement et à tous les points d'entretien.

Faibles niveaux sonores Le capot moteur et la circulation réétudiée de l'air de refroidissement à travers le radiateur monté à l'arrière diminuent les niveaux sonores, tant pour le conducteur que pour le personnel de chantier.

Visibilité

La plate-forme du CP533E équipée d'un toit ROPS/FOPS est entourée de mains courantes et comporte des repose-pieds inclinés assurant un bon équilibre et un bon support lors du travail en pente.

AVANTAGES ET CARACTERISTIQUES

Environnement de travail La plate-forme offre un environnement de travail spacieux et confortable dans lequel l'ensemble des commandes, leviers, contacteurs et indicateurs a été judicieusement positionné pour une productivité maximale.

Visibilité Elle offre une visibilité totale aux bords des cylindres et des pneus ainsi que sur les côtés et à l'arrière de la machine.

Mains courantes La plate-forme est entourée de mains courantes et offre des repose-pieds inclinés assurant un bon équilibre et un bon support lors du travail en pente.

Plate-forme ouverte avec toit ROPS/FOPS

Le cylindre à pieds dameurs offre des performances supérieures lors d'un compactage sur sol cohésif ou semi-cohésif.

AVANTAGES ET CARACTERISTIQUES

Racloirs Les racloirs extra-robustes montés à l'avant et à l'arrière du cadre de cylindre peuvent être individuellement réglés et remplacés. Les racloirs permettent de limiter l'accumulation de matériaux entre les patins.

Patins Le cylindre à pieds dameurs comporte 140 patins. Les patins ont une forme conique pour faciliter leur autonettoyage.

Cylindre à pieds dameurs et racloirs

Le Compacteur de sol CP533E offre la fiabilité et la facilité d'entretien exceptionnelles que vous êtes en droit d'attendre de Caterpillar.

AVANTAGES ET CARACTERISTIQUES

Indicateurs visuels Les indicateurs visuels permettent un contrôle aisé des niveaux du liquide de refroidissement moteur, du réservoir d'huile hydraulique et du colmatage du filtre à air.

Inclinaison vers l'avant du poste de conduite Le poste de conduite s'incline vers l'avant pour permettre l'accès aux pompes hydrauliques.

Circuit de refroidissement monté à l'arrière Un circuit de refroidissement monté à l'arrière permet un accès facile pour le nettoyage. Le refroidisseur d'huile hydraulique bascule vers l'arrière pour dégager l'accès au radiateur.

Roulements étanches Les roulements étanches de l'attelage articulé éliminent les besoins en graissage ou entretien.

Intervalle de 500 heures entre les vidanges d'huile moteur Intervalle de 500 heures entre les vidanges d'huile moteur.

Graissage des roulements du circuit de vibration L'intervalle de 3 ans ou 3 000 heures pour le graissage des roulements vibrants permet un minimum d'intervention.

Robinets de vidange écologiques Les robinets de vidange écologiques permettent de vidanger les liquides dans le respect de l'environnement. Ils équipent le radiateur, le carter d'huile moteur, le réservoir hydraulique et le réservoir de carburant.

Cheminement sécurisé des flexibles Le cheminement sécurisé des flexibles à l'aide de blocs de montage en polyéthylène réduit les frottements et augmente la durée de service.

Stabilité du circuit électrique La gaine en nylon tressé et les connecteurs étanches garantissent la stabilité du circuit électrique. Le câblage électrique à code couleur, numéroté et étiqueté avec des identifiants de pièces, simplifie la recherche et l'élimination des pannes.

Prééquipement de câblage Product Link Le système Product Link Caterpillar (PLS) garantit des temps productifs maximaux et des coûts de réparation minimaux en simplifiant le suivi des parcs de matériels. Le système informe automatiquement sur l'emplacement de la machine et les heures de fonctionnement. Le système Product Link Cat peut être obtenu auprès de votre concessionnaire Cat.

Facilité d'entretien
