CHARGEUSE SUR PNEUS 950 GC

Retour à la liste

La nouvelle Chargeuse sur pneus 950 GC Cat® est spécialement conçue pour prendre en charge toutes les tâches de votre chantier, de la manutention de matériaux au chargement de tombereaux en passant par la construction générale et la mise en tas. De par sa conception, cette machine est idéale pour vos travaux au quotidien. L'excellent rendement de la machine, combiné à de faibles coûts d'exploitation, fait de la Chargeuse 950 GC le choix le plus judicieux pour votre activité.

SPECIFICATION

Puissance nette - ISO 9249151.0 kW

Modèle de moteurC7.1 Cat®

Alésage105.0 mm

AVANTAGES ET CARACTERISTIQUES

POSTE DE CONDUITE

poste de conduite

Travaillez confortablement et efficacement.

EN SAVOIR PLUS
GROUPE MOTOPROPULSEUR

groupe motopropulseur

Puissance et efficacité.

EN SAVOIR PLUS
FIABILITE/FACILITE D'ENTRETIEN

fiabilitefacilite dentretien

Testée et éprouvée - Prête à travailler.

EN SAVOIR PLUS

moteur

Puissance nette - ISO 9249151.0 kW

Modèle de moteurC7.1 Cat®

Alésage105.0 mm

Course135.0 mm

Cylindrée7.01 l

Puissance brute maximale à 2 000 tr/min - ISO 14396171.0 kW

Couple brut maximal à 1 400 tr/min1020.0 Nm

Couple net maximal à 1 300 tr/min931.0 Nm

Puissance brute nominale à 2 200 tr/min - ISO 14396168.0 kW

Puissance nette nominale à 2 200 tr/min - ISO 9249151.0 kW

poids

Poids en ordre de marche18676.0 kg

godets

Capacités des godets2,5 m3 à 4,4 m3 (3,3 yd3 à 5,75 yd3)

circuit hydraulique

Type de pompe du circuit de directionPiston

Temps de cycle hydraulique - abaissement, décharge, position libre2.8 Secondes

Temps de cycle hydraulique - vidage en position de relevage maximale1.2 Secondes

Temps de cycle hydraulique - relevage depuis la position de transport6.1 Secondes

Temps de cycle hydraulique - temps de cycle total10.1 Secondes

Type de la pompe du circuit d'équipementPiston

Circuit d'équipement - pression en ordre de marche maximale à 50 ± 1,5 l/min27900.0 kPa

Circuit d'équipement - sortie de pompe maximale à 2 200 tr/min248.0 l/min

Circuit d'équipement - débit maximum de la 3e fonction en option280.0 l/min

Circuit d'équipement - pression maximale de la 3e fonction en option à 70 l/min20680.0 kPa

contenances

Circuit de refroidissement48.0 l

Carter20.0 l

Transmission45.0 l

Différentiels et réducteurs, avant40.0 l

Différentiels et réducteurs, arrière38.0 l

Réservoir hydraulique120.0 l

Volume du réservoir de carburant290.0 l

transmission

Marche avant 17.0 km/h

Marche avant 212.5 km/h

Marche avant 322.0 km/h

Marche avant 434.0 km/h

Marche arrière 17.0 km/h

Marche arrière 212.5 km/h

Marche arrière 322.0 km/h

freins

FreinsFreins conformes à la norme ISO 3450

cabine

ROPS/FOPSLes cadres ROPS/FOPS sont conformes aux normes ISO 3471 et ISO 3449 Niveau II.

pneus

ChoixChoix possibles : 23.5-25 16PR, L3 (Triangle) ; 23.5R25 ★★, L3 (Triangle) ; 23.5R25 ★, L3 (Bridgestone)

caracteristiques de fonctionnement

Force d'arrachage147.0 kN

Remarque**Conformité à la norme ISO 14397-1:2007, paragraphes 1 à 5.

Remarque*Conformité parfaite à la norme ISO 14397-1:2007, paragraphes 1 à 6, qui autorise un écart de 2 % entre les résultats des calculs et les tests.

Charge limite d'équilibre statique au braquage maxi de 40° - ISO 14397-1*10503.0 kg

Charge limite d'équilibre statique au braquage maxi de 40° - pneus rigides**11197.0 kg

dimensions

Hauteur de l'axe B4188.0 mm

Hauteur de l'axe B en position de transport655.0 mm

Hauteur de déversement du bras de manutention3649.0 mm

Hauteur au sommet du cadre ROPS3458.0 mm

Hauteur au sommet du conduit d'échappement3596.0 mm

Hauteur au sommet du capot2568.0 mm

Garde au sol460.0 mm

Axe central de l'essieu arrière jusqu'au bord du contrepoids2001.0 mm

Empattement3300.0 mm

Axe central de l'essieu arrière jusqu'à l'attelage1650.0 mm

Redressement au levage maximal60.0 Degrés

Angle de vidage au levage maximal52.0 Degrés

Redressement en position de transport45.0 Degrés

Redressement au sol40.0 Degrés

Hauteur à l'axe central de l'essieu750.0 mm

rayon de braquage

Rayon de braquage à l'intérieur des pneus3419.0 mm

Rayon de braquage au bord extérieur du contrepoids6190.0 mm

Rayon de braquage à l'extérieur des pneus6164.0 mm

Largeur hors pneus2745.0 mm

AVANTAGES ET CARACTERISTIQUES

POSTE DE CONDUITE

POSTE DE CONDUITE

Travaillez confortablement et efficacement.

EN SAVOIR PLUS
GROUPE MOTOPROPULSEUR

GROUPE MOTOPROPULSEUR

Puissance et efficacité.

EN SAVOIR PLUS
FIABILITE/FACILITE D'ENTRETIEN

FIABILITE/FACILITE D'ENTRETIEN

Testée et éprouvée - Prête à travailler.

EN SAVOIR PLUS
PRODUCTIVITE

PRODUCTIVITE

Travaillez intelligemment. Pour en faire plus.

EN SAVOIR PLUS
OUTILS DE TRAVAIL/ATTACHE RAPIDE FUSION

OUTILS DE TRAVAIL/ATTACHE ...

Tout un choix d'outils de travail pour répondre à vos besoins.

EN SAVOIR PLUS

950 GC EQUIPEMENT STANDARD

  • groupe motopropulseur
    Moteur - C7.1 Cat ATAAC Niveau IIIA/Tier 3
    Convertisseur de couple
    Transmission automatique Powershift (4 AV/3 AR), fonction de rétrogradation, protection contre le surrégime
    Freins à disque à bain d'huile sous carter, entièrement hydrauliques
    Système de gestion du ralenti moteur (EIMS, Engine Idle Management System)
    Ventilateur de radiateur à commande électronique, entraînement hydraulique et capteur de température
    Filtre à carburant, primaire/secondaire/tertiaire
    Séparateur eau/carburant
    Filtres, à air du moteur, principal/secondaire
    Pompe d'amorçage de carburant (manuel)
    Silencieux insonorisé
    Radiateur, faisceau de refroidissement (9,5 ailettes par pouce) avec refroidisseur d'admission air-air
    Aide au démarrage, bougies de préchauffage
    Contacteur, verrouillage du dispositif de neutralisation de la transmission
  • circuit hydraulique
    Circuit d'équipement à load sensing à commande pilote
    Pompe de direction à load sensing dédiée
    Pompe à engrenages de frein et de ventilateur dédiée
  • equipements electriques
    Avertisseur de recul/coupe-batterie principal
    Alternateur (115 A, à balais)
    Batteries sans entretien (2 x 900 CCA)
    Contacteur à clé de démarrage/arrêt
    Éclairage, halogène (6 au total) : - Quatre (4) projecteurs halogènes - Deux (2) phares halogènes
    Circuit de démarrage et de charge (24 V)
    Démarreur électrique (à usage intensif)
  • poste de conduite
    Climatisation avec 10 volets d'aération et unité de filtre à l'extérieur de la cabine
    Verrouillage de la fonction godet/outil de travail
    Cabine pressurisée et insonorisée
    Cadre de protection (ROPS/FOPS) hydroformé
    Prise d'alimentation 12 V (10 A)
    Crochet pour vêtements
    Commandes hydrauliques pilotes, fonction de levage et d'inclinaison, deux (2) leviers à un seul axe ou manipulateur
    Réchauffeur et dégivreur
    Klaxon
    Porte-gobelets et bac de rangement personnel sur la console de droite
    Plateau de rangement derrière le siège
    Rétroviseurs internes et externes
    Siège Comfort Cat (revêtement en tissu) à suspension mécanique, ceinture de sécurité à enrouleur automatique
    Colonne de direction, réglable en inclinaison
    Essuie-glaces/lave-glaces (avant et arrière)
    Fenêtre coulissante (à gauche et à droite)
    Centrale de surveillance informatisée
  • autres equipements standard
    Contacteurs de levage et de retour en position d'excavation (électromagnétiques), réglage mécanique
    Portes, accès pour l'entretien (verrouillables)
    Garde-boue (avant et arrière) en acier
    Grille, débris présents dans l'air
    Attelage, barre d'attelage avec axe
    Capot non métallique sur structure en acier
    Contrepoids, 1 800 kg
    Timonerie en Z, tube transversal mécanosoudé/levier d'inclinaison
    Robinets de prélèvement d'échantillons d'huile S•O•SSM
    Prééquipement Product Link

950 GC OPTIONS

    • demarrage par temps froid batteries 2 × 1 400 cca et aide au demarrage a lether
    • troisieme fonction hydraulique levier a un seul axe
    • commande dattache rapide
    • differentiels a glissement limite
    • systeme de lubrification automatique
    • prefiltre a air a effet centrifuge
    • commande antitangage
    • vitre arriere avec degivrage
    • siege a suspension pneumatique
    • direction auxiliaire electrique
    • ventilateur de refroidissement a inversion de sens commande automatiquemanuelle
    • boite a outils
    • gyrophare
    • projecteurs de travail supplementaires 4 halogene ou a decharge haute intensite
    • camera de vision arriere
    • radio
    • rallonges de gardebouedeplacement sur route
Retour

MOTEUR

Travaillez confortablement et efficacement.

AVANTAGES ET CARACTERISTIQUES

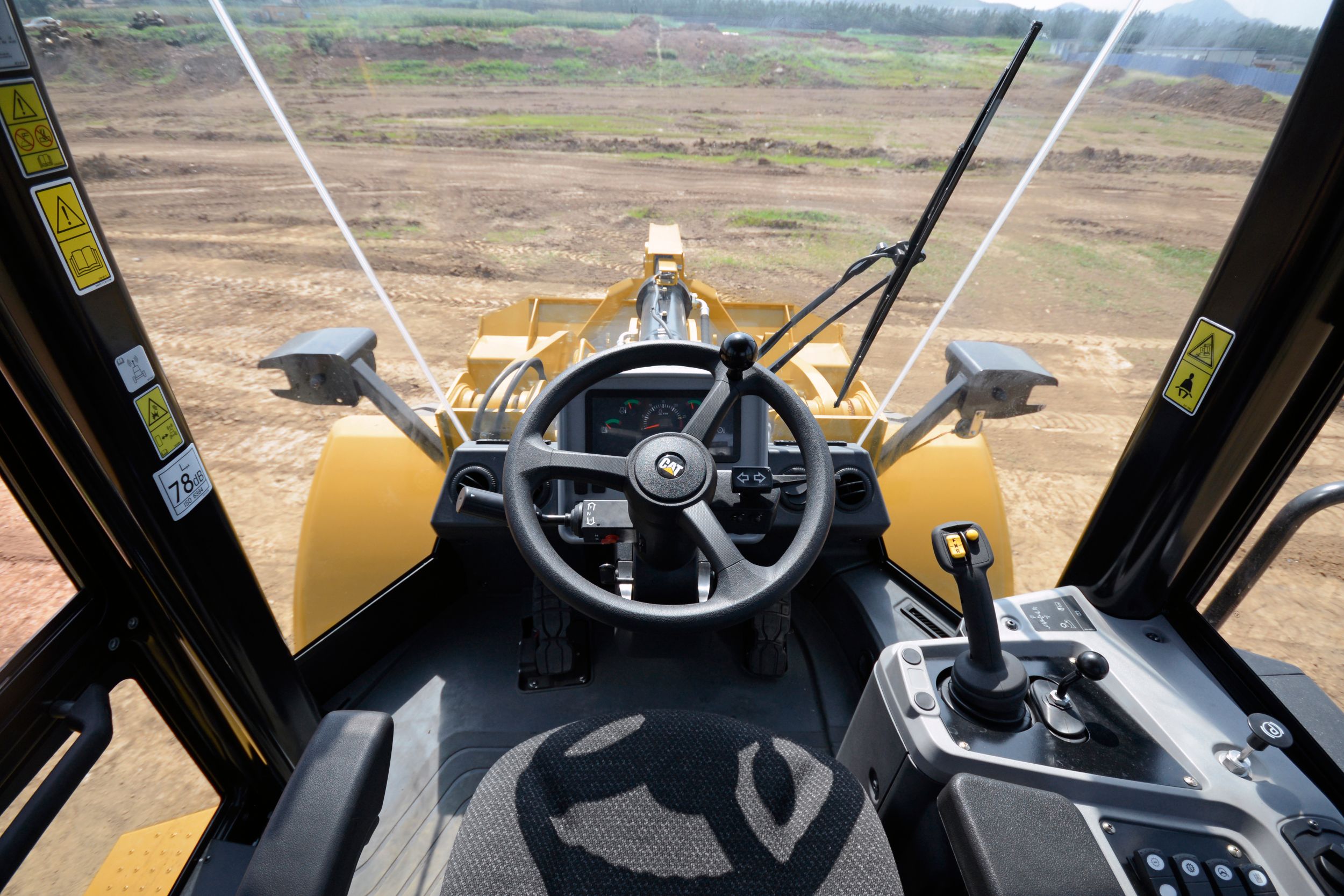

Commandes et affichage L'interface utilisateur a été entièrement repensée pour convenir davantage au conducteur : elle est facile à utiliser et simple à comprendre. L'utilisation des commandes d'équipement hydraulique pilotées est confortable et nécessite peu d'efforts. Deux leviers à un seul axe ou un manipulateur sont disponibles. Les deux versions sont équipées d'un contacteur de rétrogradation à distance. Le manipulateur est également doté d'un contacteur F-N-R (Forward, Neutral, Reverse, marche avant, neutre, marche arrière). La colonne de direction réglable comprend le sélecteur de rapport manuel et le levier de commande des clignotants. L'affichage du tableau de bord contient 5 indicateurs analogiques, plusieurs témoins lumineux de différentes couleurs et un écran LCD. Ce système intuitif permet au conducteur de surveiller les circuits de la machine pour s'assurer qu'ils fonctionnent correctement.

Visibilité La cabine de la Chargeuse 950 GC offre un champ de vision inégalé grâce à un large pare-brise avant dépourvu de distorsion. La vitre s'étend jusqu'au plancher de la cabine, offrant une excellente visibilité sur le godet. Le pavillon de la cabine comprend des gouttières qui dirigent l'eau de pluie vers les coins de la cabine afin de dégager les vitres. L'essuie-glace à l'avant et à l'arrière permet de maintenir une vue dégagée. Des rétroviseurs intérieurs et extérieurs sont montés de série. Une caméra de vision arrière est disponible en option, pour surveiller précisément les mouvements à l'arrière de la machine.

Commande de climatisation Un système de climatisation est installé de série sur le modèle 950 GC. Dix évents d'aération permettent au conducteur d'orienter le flux d'air de manière à rester productif et efficace tout au long de sa journée de travail. Les commandes sont idéalement situées sur la console de droite. Les filtres à air de la cabine se trouvent dans l'unité principale, à l'extérieur du poste de conduite, afin de fournir une filtration de meilleure qualité et de faciliter le nettoyage.

Siège Le siège en tissu à suspension mécanique Comfort permet de nombreux réglages en fonction de la taille et du poids du conducteur, tant en hauteur qu'en profondeur ou en amortissement. Un siège à suspension pneumatique est proposé en option. L'accoudoir gauche et l'appuie-tête sont également réglables.

Entrée et sortie Des échelles sont disponibles des deux côtés de la machine, pour permettre d'accéder facilement aux plateformes. Ces dernières sont équipées de protections et de mains courantes pour sécuriser l'accès à la cabine. La porte principale de la cabine s'ouvre à l'avant et offre un accès aisé au poste de conduite.

Poste de conduite

Puissance et efficacité.

AVANTAGES ET CARACTERISTIQUES

Moteur C7.1 Cat La Chargeuse sur pneus 950 GC est équipée d'un Moteur C7.1 Cat conforme aux normes Niveau IIIA (Tier 3) sur les émissions et intègre un système d'injection de carburant spécialement conçu pour le carburant disponible sur les marchés émergents. Le système de gestion du ralenti moteur (EIMS, Engine Idle Management System) réduit la consommation de carburant en diminuant le régime moteur après un laps de temps au ralenti déterminé.

Ventilateur à vitesse variable Le ventilateur à vitesse variable, à commande électronique et à entraînement hydraulique s'adapte pour répondre aux différents besoins de la machine en termes de refroidissement. Cela se traduit par une vitesse moyenne moins élevée du ventilateur, ce qui permet de réduire la consommation de carburant, les niveaux de bruit et le colmatage du radiateur. Dans des conditions de fonctionnement très froides, une soupape de dérivation de l'entraînement du ventilateur (en option) permet aux circuits de la machine de se réchauffer plus rapidement pour atteindre les températures de fonctionnement.

Transmission La transmission Powershift à arbre intermédiaire, conçue et fabriquée par Caterpillar, offre un rapport élevé de contact des engrenages, ce qui signifie qu'il y a toujours jusqu'à trois pignons en contact. Ces engrenages traités thermiquement sont complétés par des roulements extra-robustes qui offrent à cette transmission robustesse et rendement énergétique élevé, et lui permettent de produire de faibles niveaux sonores et de vibrations pendant le fonctionnement. Elle est contrôlée par la soupape de commande de transmission électronique longue portée (ELRT, Electronic Long Range Transmission) Cat éprouvée, qui permet des changements de rapport et de direction à pleine puissance. Les rapports entièrement modulés permettent aux conducteurs de travailler en douceur et contribuent nettement à l'obtention de cycles rapides et à l'allongement de la durée de vie des composants.

Essieux Les essieux extra-robustes équipés de réducteurs planétaires embarqués et de couronnes coniques à traitement thermique spécial intègrent des freins à disques à bain d'huile à commande hydraulique. Les différentiels à glissement limité sont disponibles pour les applications nécessitant une traction plus importante.

Groupe motopropulseur

Testée et éprouvée - Prête à travailler.

AVANTAGES ET CARACTERISTIQUES

Centres d'entretien Les centres d'entretien hydraulique et électrique regroupent l'accès au sol à de nombreux points d'entretien pour accroître la sécurité et simplifier le travail des utilisateurs et des techniciens d'entretien. Ces points sont judicieusement positionnés sous les échelles d'accès de chaque côté de la machine.

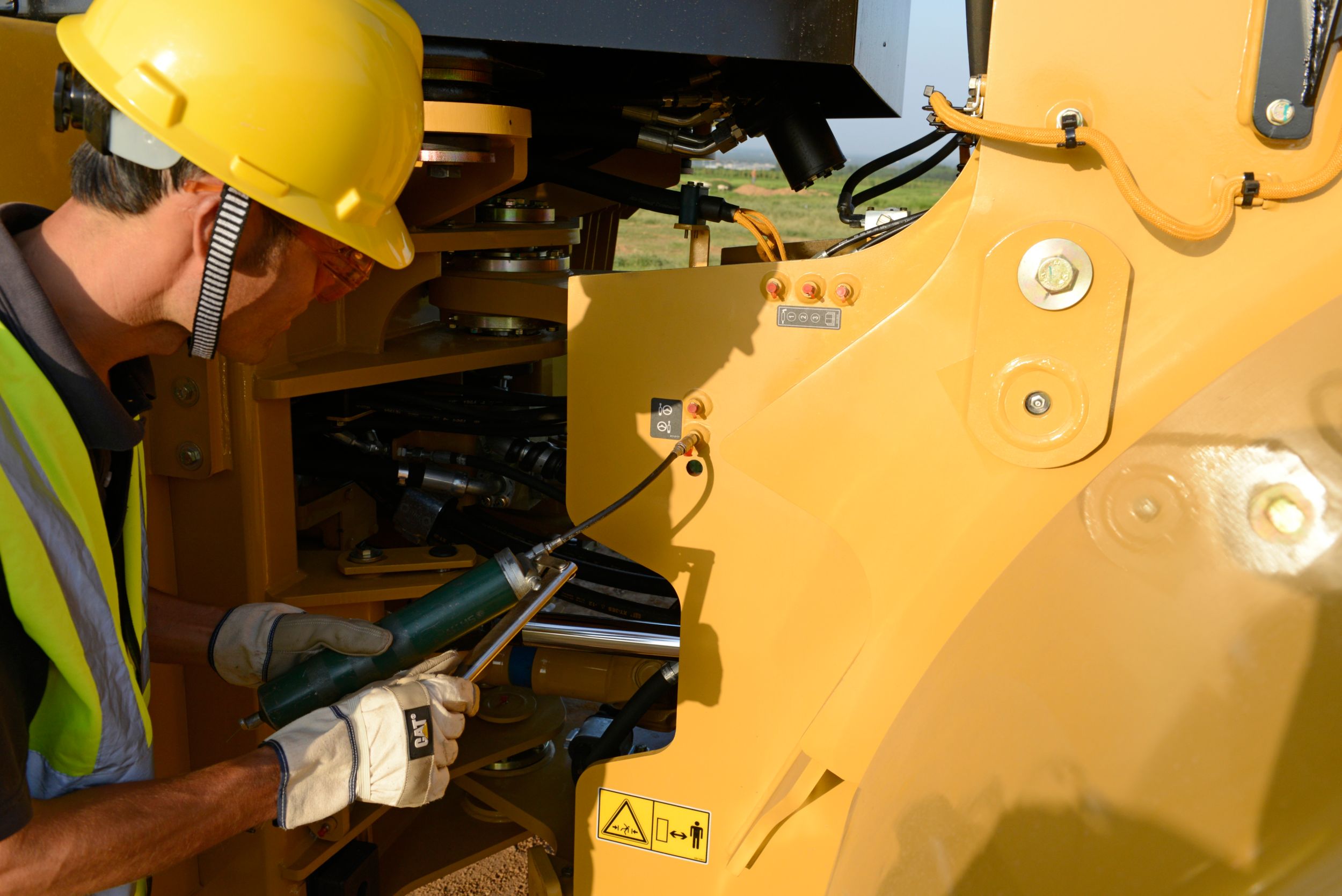

Points de graissage Les graisseurs des composants difficiles d'accès sont regroupés intelligemment, permettant d'effectuer un graissage préventif facilement et rapidement.

Conception Caterpillar Les composants utilisés dans la fabrication des chargeuses sur pneus Cat sont conçus et fabriqués conformément aux normes de qualité de Caterpillar, sur l'ensemble des sites Caterpillar. La Chargeuse 950 GC est l'héritière d'une longue lignée de chargeuses sur pneus alliant fiabilité et performances élevées.

Assistance concessionnaire Cat réputée Les produits Cat offrent une qualité supérieure, une fiabilité inégalée, une grande facilité d'entretien et de réparation, ainsi qu'une assistance de grande qualité, fournie presque exclusivement par les concessionnaires Cat. Les concessionnaires Cat accompagnent les clients à chaque étape pour optimiser la disponibilité de leur machine en offrant un service après-vente mondial inégalé pour les pièces, des techniciens formés et des contrats d'assistance à la clientèle. Les concessionnaires du monde entier travaillent depuis très longtemps avec les clients Cat.

Product Link™ Cat Product Link de Cat est une solution télématique, profondément intégrée aux systèmes de la machine, qui vous permet de surveiller l'état général de votre machine, y compris le suivi de son emplacement, sa consommation de carburant, et bien plus encore.

Fiabilité/facilité d'entretien

Travaillez intelligemment. Pour en faire plus.

AVANTAGES ET CARACTERISTIQUES

Godets type Performance Les godets type Performance présentent une forme optimisée, un fond plus long, des parois latérales incurvées et une ouverture plus large, ce qui réduit les temps de chargement et offre des facteurs de remplissage élevés allant de 100 % à 115 %, tout en améliorant la rétention des matériaux. Ils se chargent facilement et transportent davantage ! La protection unique contre le déversement protège la cabine et les composants de la timonerie contre d'éventuelles chutes de matériaux. Cette conception garantit une utilisation plus sûre, des cycles plus courts, une réduction de la consommation de carburant et une plus grande efficacité globale en production.

Timonerie en Z La timonerie de la Chargeuse 950 GC délivre une excellente force d'arrachage et assure un bon angle de redressement du godet, pour un chargement plus efficace du godet et une meilleure rétention de la charge. Les bras de manutention présentent une hauteur de vidage et une portée optimales, afin de s'adapter au mieux à de nombreuses hauteurs de benne des tombereaux. Les positions de levage et de retour en position d'excavation peuvent être réglées sur la timonerie.

Circuit hydraulique à load sensing La Chargeuse 950 GC est équipée d'un circuit hydraulique à détection de charge qui fournit uniquement le débit et la pression nécessaires au circuit d'équipement, ce qui améliore la productivité de la machine et garantit une faible consommation de carburant. Les conducteurs remarqueront également l'excellent équilibre de puissance entre l'effort à la jante et les équipements.

Commande antitangage Le système antitangage en option améliore la conduite, les performances et la rétention de la charge lors des déplacements sur terrain accidenté. Les conducteurs peuvent rouler à des vitesses plus élevées avec davantage de confiance lors des opérations de chargement et de transport, ce qui limite les temps de cycle et accroît la productivité.

Productivité

Tout un choix d'outils de travail pour répondre à vos besoins.

AVANTAGES ET CARACTERISTIQUES

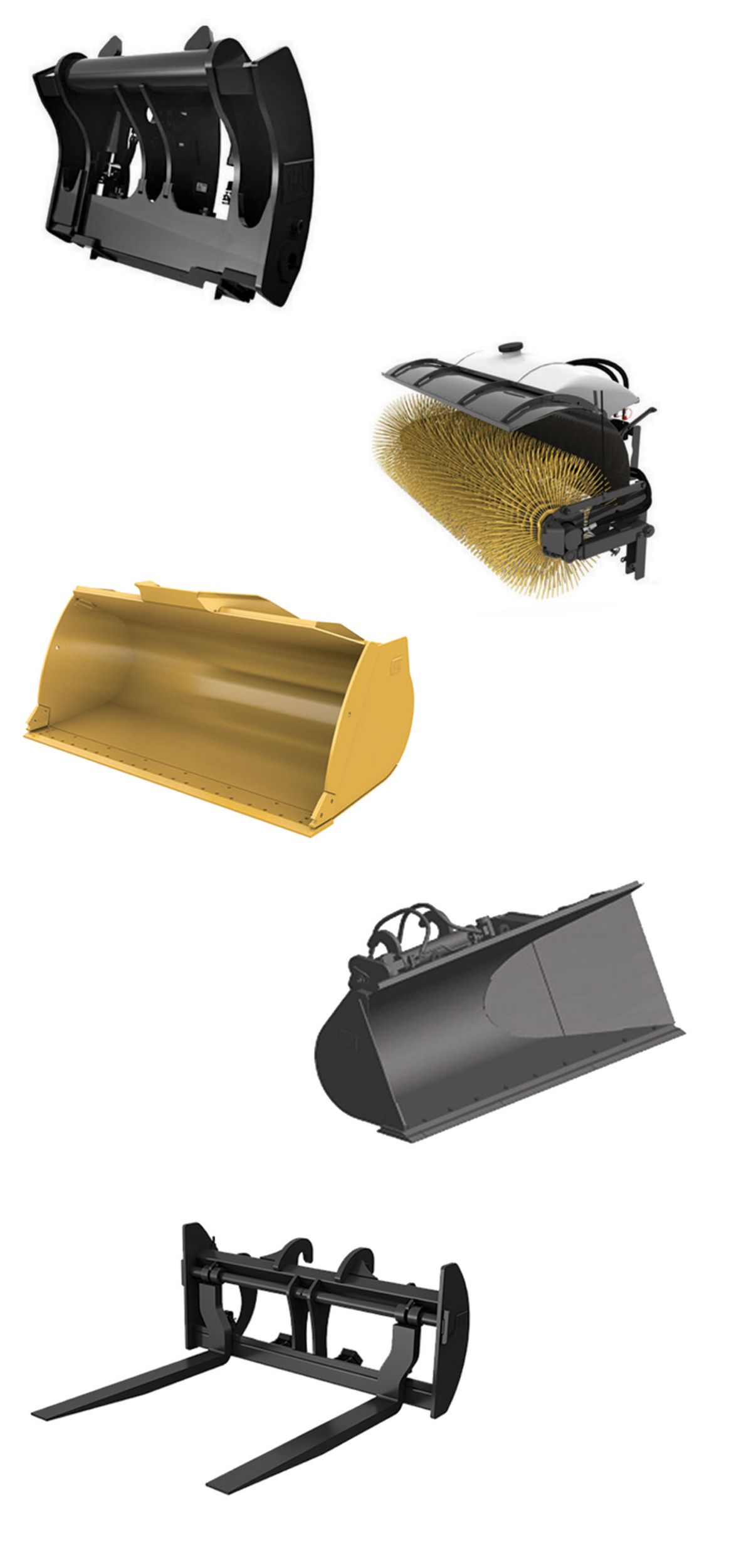

Outils de travail pour vous assister dans toutes les tâches sur le chantier Une grande variété d'accessoires à claveter et à attache rapide sont disponibles pour les applications de la Chargeuse 950 GC. Les outils de travail Cat Work Tools sont robustes, fiables et conçus pour fournir performances et efficacité à votre chargeuse sur pneus Cat.

Attache rapide Fusion™ Le système d'attache rapide Fusion propose une interface commune à de nombreuses chargeuses sur pneus, petites et intermédiaires. Une attache rapide permet à une machine d'utiliser différents outils de travail sur le chantier. Le système Fusion permet d'installer un outil de travail sur l'ensemble de la gamme des chargeuses sur pneus petites et intermédiaires. Grâce à l'attache Fusion, les performances sont pratiquement identiques à celles des accessoires à claveter. L'attache se place très en arrière entre les bras de levage, minimisant ainsi le déport et améliorant le rendement de la machine. Le mécanisme de clavetage sophistiqué assure une adaptation parfaite, sans contrainte mécanique, ce qui prolonge la durée de vie de l'attache et des accessoires. La conception ouverte du bâti de l'attache dégage le champ de vision du conducteur. Le chargement et le déchargement peuvent être effectués rapidement et en toute sécurité, avec une bonne visibilité de l'outil et de la charge.

Outils de travail/attache rapide Fusion
